不同輕觸開關規格尺寸參數

輕觸開關常見規格參數

機械性能：

操作力:1N、1.6N、2.5N；

彈力;(內控)；

開關壽命:30萬次、50萬次、100萬次。

電氣性能：

接觸電阻:100mΩ(實際<20mΩ)；

抖動時間：5ms(實際<1ms)；

電氣開關壽命:30萬次、50萬次、100萬次。

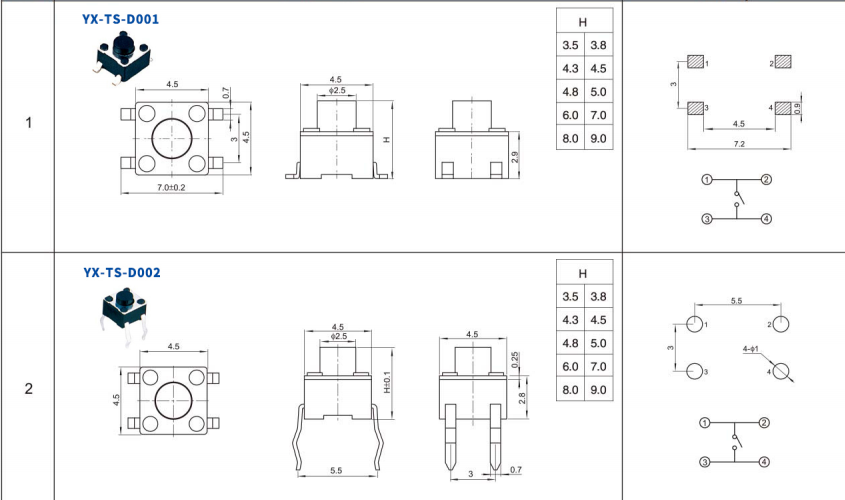

輕觸開關型號尺寸和高度

輕觸開關規格有：環保耐高溫,貼片式,插件式,側插式 ,大/中/小龜型輕觸開關,2*4輕觸開關,3*3輕觸開關,3.7*3.7*0.35進品輕觸開關 4*4*1.5/1.6/17mm,輕觸開關 3*6*4.3/5.0mm,

汽車輕觸開關:4*6*2.6輕觸開關

4.5*4.5*高度：3.8/4.8/5/0/6/7/8/9,

貼片輕觸開關插件式輕觸開關, 貼片輕觸開關 插件輕觸開關,邊三解輕觸開關

6*6*高度：4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm

6.2*6.2*高度：2.5/2.7/3.1/3.4

12*12*高度：4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm

輕觸開關大尺寸系列

6*6系列防水輕觸開關 8*8系列防水輕觸開關 10*10系列防水輕觸開關 12*12系列防水輕觸開關。

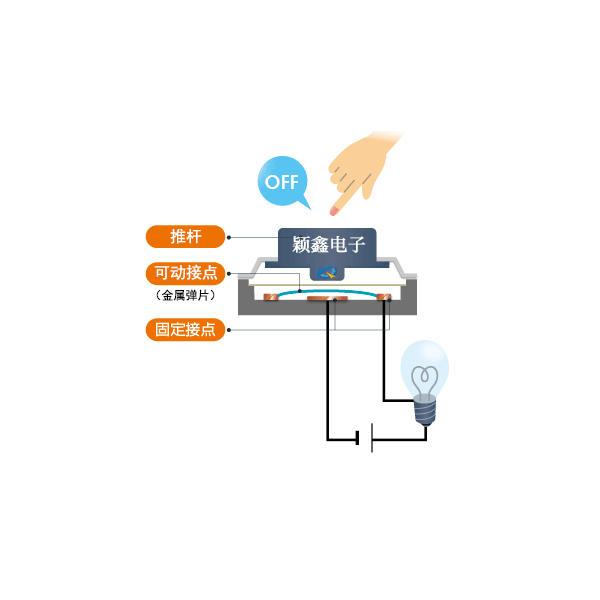

輕觸開關原理

常見的輕觸開關電路圖

輕觸開關規格書通用技術參數

額定電流Rating：50mA.12V DC

絕緣電阻Insulation resistance: 100MΩ min.100V DC

介電強度Dielectric strength: 250V AC for 1 min

接觸電阻Contact resistance: 100m Ω max.

行程Travel: 0.25±0.05mm（硅膠行程 >1.0）

操作力度Operating fore:90gf/180gf /250gf/400gf

壽命Life time:1,000,000 cycles

不同類型的輕觸開關技術參數

密封型直插式輕觸開關規格參數

電氣額定值：50mA @ 48VDC

電氣壽命：100,000 次典型循環

接觸電阻：< 50 mΩ 初始

驅動力：最大 200gF

執行器行程：1.6 +/- .25 毫米

介電強度：500Vrms 最小值

絕緣電阻：> 100MΩ 最小值

工作溫度：-40°C 至 85°C

貯存溫度：-40°C 至 85°C

LED高絕緣電阻型輕觸開關規格參數

電氣額定值：50mA @ 12VDC

電氣壽命：500,000 次典型循環

接觸電阻：≤50 mΩ 初始

驅動力：最大 200gF

執行器行程：0.25 +/- .10 毫米

介電強度：250Vrms 最小值

絕緣電阻：≥ 1000MΩ 最小值

工作溫度：-40°C 至 85°C

貯存溫度：-40°C 至 85°C

超長壽命平型輕觸開關規格參數

電氣額定值：50mA @ 48VDC

電氣壽命：1,000,000 次典型循環

接觸電阻：<50 mΩ 初始

驅動力：最大 160gF

執行器行程：0.45 +/- .10 毫米

介電強度：250Vrms 最小值

絕緣電阻：> 100MΩ 最小值

工作溫度：-40°C 至 85°C

貯存溫度：-55°C 至 99°C
