12*12輕觸開關結構參數

12*12輕觸開關多用于各類電子數碼產品，也有很多用于需要高頻按壓的設備，正常這款產品的使用壽命是10萬次以上按壓，有更換方便，總體看經濟性不錯。

12*12*H輕觸開關相關技術參數

使用環境溫度：-25~+85℃；

額定負荷：DC 12V、50mA；

接觸電阻：≤50mA；

絕緣電阻：≥100MΩ；

耐壓：AC250V（50Hz）/min；

操作力：250±50gf；

使用壽命：100000次；

高度：4.3~13mm；

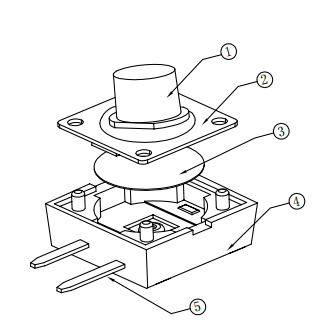

12*12輕觸開關結構分析

①：塑膠按鈕，高度可以根據客戶產品情況定制；

②：金屬冷軋鋼蓋板，這個主要用于封裝輕觸開關內部零件；

③：不銹鋼或者復合銀彈簧片；

④：工程塑料或者耐高溫材料底座，有些需要過回流焊，需要用到耐高溫的材料才不會變形

⑤：黃銅金屬針腳，用于連接電路，常見有4腳和2腳，少部分是邊三腳的。

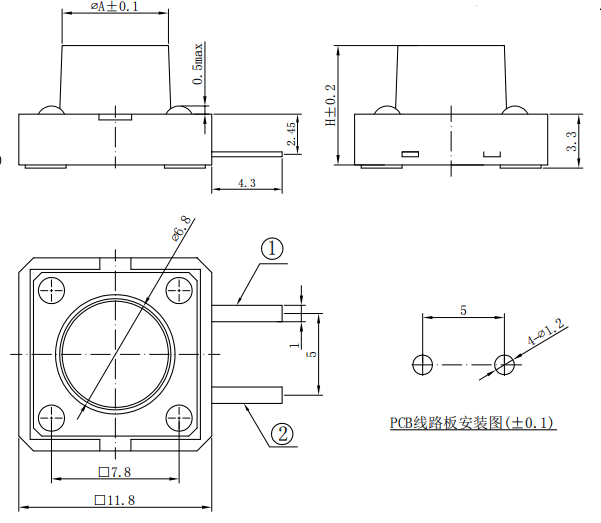

12*12輕觸開關尺寸安裝圖

通過上圖的2腳輕觸開關尺寸和電路圖，可以大致知道邊2腳輕觸開關的接線方式，和正常一樣，一個正極和一個負極，接線方式也很簡單。
