船型開關結構原理

船型開關原理是指利用一個翹動的零件來控制電路開關的工作。它的工作原理是通過細致的機械結構將船型零件與電路開關部分連接在一起，當翹板零件移動（上下位移）時，它會改變開關部分的狀態，從而控制電路的通斷。

具體來說，船型開關常用作電子設備的電源開關，其觸點分為單刀單擲和雙刀雙擲等幾種，有些開關還帶有指示燈，全透亮及點透亮等等。

船型開關的種類

1、單刀單擲：1個動觸點和1個靜觸點。只有1通道

2、單刀雙擲：1個動觸點和2個靜觸點，（可分別接通兩邊的靜觸點）

3、雙刀單擲，2個動觸點和2個靜觸點，有2個通道

4、雙刀雙擲，2個動觸點和4個靜觸點，有4個通道 （可分別接通兩邊的2個靜觸點）

船型開關由于采用了機械結構，所以具有動作靈敏、反應速度快等優點。同時，它還具有較高的可靠性和穩定性，在一些特殊環境下依然能夠正常工作。

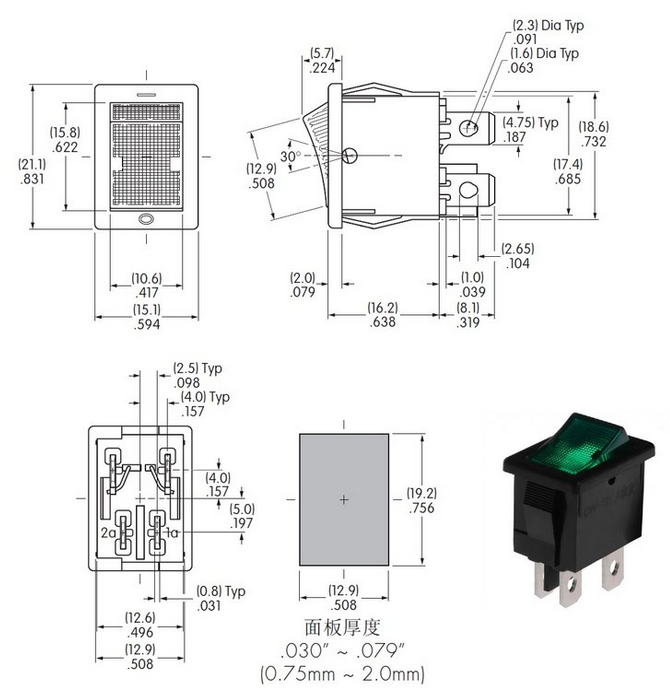

船型開關的結構

（1）操作按鈕

進行開/關切換時由人操作的樹脂部件。有的產品上面印有表示開/關狀態的符號。

（2）密封橡膠

 用來確保密封性能的橡膠部件。可防止水或粉塵進入裝有開關核心部件——接點等的（4）內置殼體（參見后文）。

（3）弓形彈簧

將板簧彎曲成弓形的部件，頂端帶有接點。將操作按鈕按至打開位置時，弓形彈簧會瞬間使接點移動至固定接點，同時產生較高的接點接觸力，從而使接觸狀態趨于穩定。而且，還可通過加大斷開操作時的恢復力并提高接點的剝離力，防止接點粘連。

（4）內置殼體與（5）蓋子

二者均為注射成型樹脂部件。將由引腳、接點和弓形彈簧構成的開關機構收納于內置殼體內，蓋上蓋子并密閉起來。

（6）護罩

由樹脂制成的部件，用來保護密閉的內置殼體，并固定密封橡膠。而且，還設有安裝機構，便于以通過面板上設置的指定方孔將產品安裝在面板上。

總體而言，船型開關原理簡單而實用，被廣泛應用于各種機械操作控制中。它的設計往往需要考慮到可靠性、穩定性、機械耐久性等方面因素，以保證其長期穩定的工作效果。同時，隨著科技的不斷發展和現代化工業的需求，未來船型開關或許還將進一步優化和升級，以滿足更復雜、更高精度的控制要求。
