鈕子開關符號怎么畫

鈕子開關符號是電路圖中常用的一種符號。它可以控制電路的關閉或開啟，被廣泛用于電子設備中。在電子學習的初學者中，很多人都會遇到這個問題：鈕子開關符號該怎么畫呢？本篇文章將從各個方面詳細介紹鈕子開關符號的繪制方法。

一、基礎形狀

鈕子開關的基礎形狀是一個“長方形”和一個“圓形”的組合。其中，長方形表示開關的主體部分，圓形則表示開關的按鍵。這兩部分的比例可以根據需要自行調整。在繪制的時候可以先畫出長方形，再加上圓形。

二、標記符號

鈕子開關上的標記符號是用來表示開關的狀態的。通常情況下，開關左右兩邊各有一個標記符號，表示不同的控制狀態。一般來說，左邊的標記符號表示開關處于“關”狀態，右邊的表示開關處于“開”狀態。

三、連接線路

連接線路是連接鈕子開關與其他電子元件的最重要部分。對于鈕子開關，通常會有兩個連接點，分別對應著開關的兩個狀態。在繪制連接線路時，應該考慮清楚它們的位置和方向。

四、開關狀態

鈕子開關的開關狀態通常用標記符號來表示。在電路圖中，通常會采用動態顯示的方式來表示開關的狀態。例如可以在開關圖案的左邊加上一個“開”字，右邊加上一個“關”字，用來標記開關的不同狀態。在電子設備制作的實際過程中，開關的狀態也可以通過LED指示燈來實現。

五、開關的類型

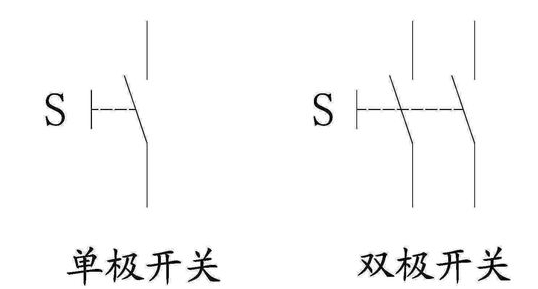

在實際的生產中，鈕子開關有多種不同的類型。有的是雙極開關（DPST），有的是單極開關（SPDT），也有的是三極開關（TPDT）。在繪制時，應該根據不同類型的鈕子開關來選取不同的符號。

在電子學習的過程中，鈕子開關符號是必需的。對于初學者來說，學好鈕子開關符號的繪制方法是很有意義的。本篇文章詳細介紹了鈕子開關符號的繪制方法，希望能夠幫助到大家。當然，在實際的制作過程中，我們還需要根據不同的情況來靈活運用這些知識。
