滾珠開關

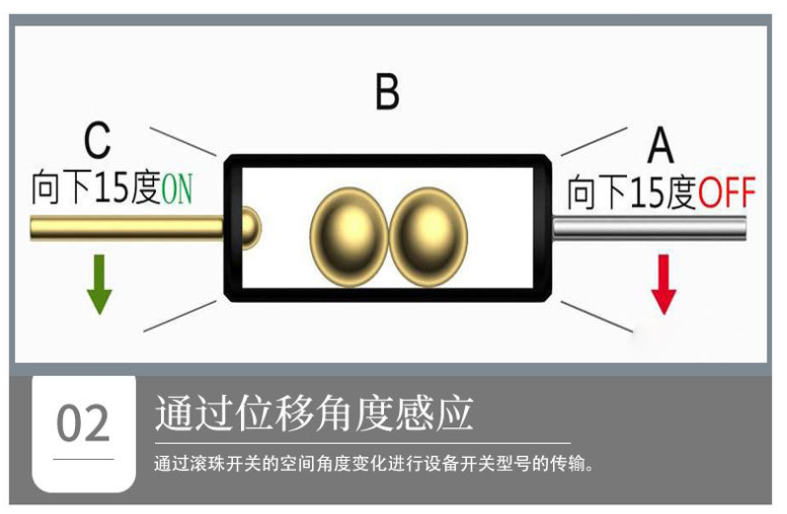

滾珠開關也叫鋼珠開關，珠子開關，是振動開關的一種，利用其中小珠部件的滾動，制造與金屬端子的觸碰或改變光線行進的路線，就能產生導通或不導通的效果。適合當被動元件使用，不適合一般電流量高的電源開關使用。

滾珠開關結構圖對應材質：

a. 青銅蓋 、

 b. 青銅珠子-底層鍍鎳-表層鍍金 、

c. 青銅管-底層鍍鎳-表層鍍金 、

 d. ABS膠座或PC膠座、

e. VC熱縮套管 、

f. 硬青銅導針-底層鍍鎳-表層鍍金 、

g. 磷銅彈簧夾

滾珠開關的優點

1.體積小，不占空間。

2.垂直式傾斜開關，傾倒訊號屬於由開路轉成導通的狀態。

3.銅珠的表面鍍金，可增加其產品壽命。

4.屬於密封型規格，避免使用於較潮濕的場所時 ，產生接觸點氧化現象導致接觸不良。

5.最適合應用在IC的觸發訊號。

6.可完全替代水銀開關，符合環保需求。

滾珠開關的用途

1.舉凡易傾倒且需自動斷電的電器用品(如：電熨斗、立燈、立式電風扇、電暖器、加濕機、捕蚊燈)，

2.需水平與垂直的訊號轉換偵測 (如：液晶螢?zāi)?、電子指南?

3.需震動感應的裝置 (如 : 地震感測系統、震動感應器、自行車警示器、運動器材計數表、汽車防盜警報器、溜溜球、鞋燈家庭安全系統…等)，有關傾斜或震動偵測等功能需求的場所。

4.需離心感應的裝置 (如:輪胎離心力檢知)

滾珠開關怎么接線

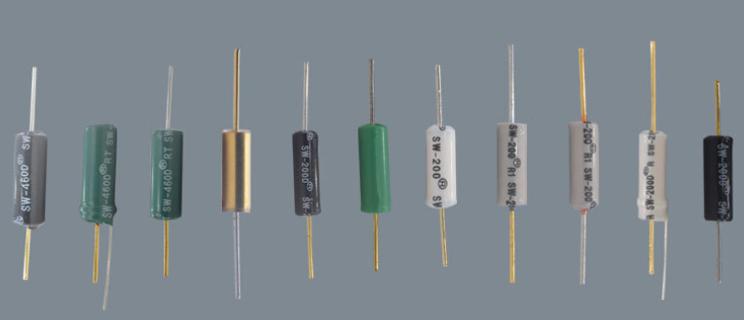

目前滾珠開關在市場上使用的常用型號有SW-200D、SW-460、SW-300DA等，這類開關不象傳統的水銀開關，它功效同水銀開關，但沒有水銀開關的環保及安全等問題。主要使用在一些需要感應傾斜角度變化的電子產品上。
