限位開關

限位開關工作原理

限位開關是一種常用的小電流主令電器，用于控制機械設備的行程和限位保護。它可以分為機械式和電子感應式、光電式三種，其工作原理不一樣，但都是用于檢測移動電氣設備運行位置的一種裝置 。

限位開關就是用以限定機械設備的運動極限位置的電氣開關。 限位開關是一種常用的小電流主令電器。 1、限位開關（行程開關）是用于控制機械設備的行程和限位保護一種機械式開關，機械觸發部件和限位開關執行部件會產生機械接觸。 2、具體的是導通還是斷開要取決于和行程開關組合使用的其他電器元件決定，并不是一成不變。 設計電路時根據所用電器元件必須達到A通B斷，B通A斷就行了。

限位開關是一種廣泛應用于控制機械設備行程和保護的小型電流主令電器。根據工作原理的不同，它可分為機械式、電子感應式和光電式三種類型。盡管它們的工作原理各異，但它們都是用于檢測移動電氣設備運行位置的裝置。限位開關的主要功能是限制機械設備的運動極限位置，從而實現對設備的保護。

限位開關（又稱行程開關）是一種機械式開關，主要用于控制機械設備的行程和保護。當機械觸發部件與限位開關執行部件接觸時，會產生機械接觸。然而，限位開關的具體導通或斷開狀態取決于與其組合使用的其他電器元件。因此，在設計電路時，必須確保所用電器元件能夠實現A通B斷或B通A斷的功能。

限位開關的作用是什么

限位開關，也被稱為行程限位開關，是一種常用的小電流主令電器。它的主要作用是檢測順序控制、定位控制和位置狀態，以操縱機器設備的行程和限位保護。

在實際生產中，限位開關可以被安裝在預先安排的位置，用于給出機構動作到位信號，即工作限位開關。此外，還有一種極限限位開關，其主要功能是防止機構動作超出設計范圍而發生事故。

根據具體的應用場景，限位開關可以被安裝在相對靜止的物體（如固定架、門框等）上或者運動的物體（如行車、門等）上。當物體接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分斷或者斷開的接點閉合。

限位開關在各類機械設備中發揮著至關重要的作用，它既能保證設備的正常運行，又能避免因超出設計范圍的動作而導致的設備損壞或事故的發生。

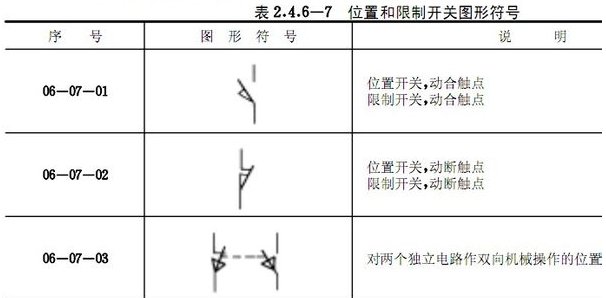

限位開關符號及圖形

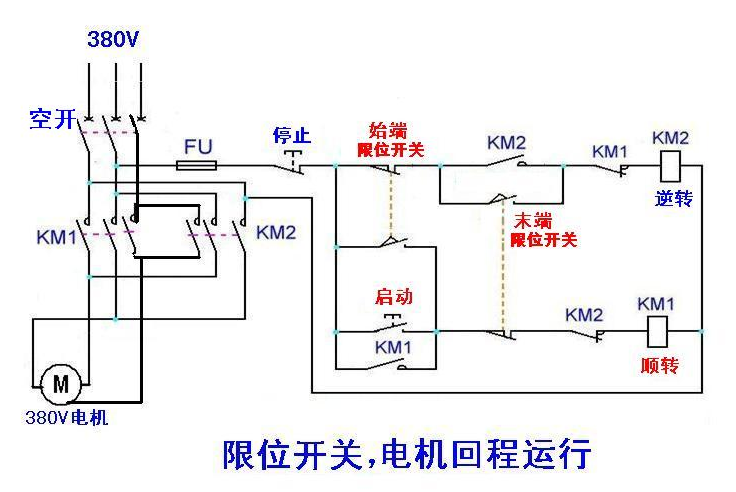

限位開關的正確接線方法

限位開關的接線方法主要取決于它的類型和應用場景。一般來說，限位開關有三個接線端子：常開（NO）、常閉（NC）和公共（COM）。

在接線時，首先要將控制裝置的電源線與公共端子（COM）相連。如果要實現正向行程限制，則將正向行程執行器的控制線與常開端子（NO）相連；如果要實現反向行程限制，則將反向行程執行器的控制線同樣與常開端子（NO）相連。

此外，還需要注意限位開關盒的接線方式，通常有兩種：串聯和并聯。串聯方式是將多個限位開關按照順序連接在一起，當任意一個開關觸發時，整個電路中斷；并聯方式是將多個限位開關同時連接在一個電路中，只有當所有開關都觸發時，電路才會中斷。

在實際安裝接線時，應首先將限位開關安裝到需要的位置上，然后再進行接線。并且要了解清楚各個標識的具體含義，例如：NC表示的是常閉，c表示的是公共端，NO表示的是常開。根據實際需求來選擇相應的接線方式。不同的廠家產品連接可能不能，最好是先咨詢對應廠家，按照產品的安裝說明書進行操作，或者是請有經驗資質的電工安裝。
