光電開關

光電開關工作原理

光電開關是一種利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無的開關。 光電開關是由發射器、接收器和檢測電路三部分組成。

當被檢測物體經過時，光束被遮擋或反射，從而改變輸出狀態。

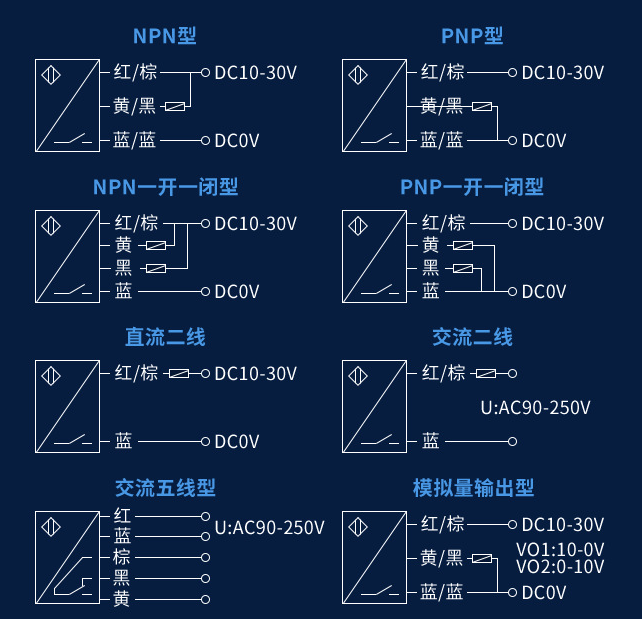

光電開關接線方法

光電開關的接線方法可能會因不同的類型和品牌而略有不同。以下是一些常見的接線方法：

1. 三線制輸出NPN型光電開關：受光器的褐色線接電源24V+，藍色線接電源0V，黑色輸出線接負載4號腳輸入負，負載3號腳接電源24V+。

2. 接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

3. 參照光電開關說明書進行接線是一種可靠的方式。歸納起來大概有以下三種類型：白色為公共端，開關動作時（感應到有物體）需要輸出低電平時白色與藍色短接，需要輸出高電平時白色與棕色短接。

4. 槽型光電開關接線方法分為一般接法和特殊接法：一般三極管作開關使用時，通常都用集電極作輸出端。二極管是輸入端，E接地，C接負載，負載另一端需要連接正電源。

在實際操作中，最好是參照光電開關的說明書進行接線，以確保正確性和安全性。

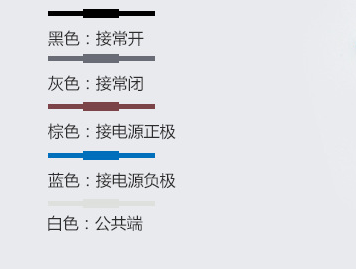

光電開關4根線棕藍黑白

光電開關的4根線棕藍黑白接線方法可能因品牌和型號有所不同，但以下是一種常見的接線方式：

1. 棕色線一般接電源正極。

2. 藍色線通常接電源負極。

3. 黑色線是信號輸出線。

4. 白色線用于選擇輸出模式，懸空表示無遮擋時輸出開路信號，而短接電源正極則表示無遮擋時輸出短路信號。

廠家不同，可能有所差異，具體看產品說明書。

光電開關調節最佳方法

光電開關的調節主要包括靈敏度和響應時間兩方面。以下是具體的調節步驟：

1. 靈敏度調節：根據被控物體的特點和檢測距離，調整光電開關的檢測靈敏度。一般來說，旋鈕逆時針旋轉可以增加靈敏度，順時針旋轉則可以降低靈敏度。

2. 響應時間調節：按照實際需要設置響應時間，以保證系統的穩定性和可靠性。響應時間越快，系統的控制能力越強。但對于細小物品的檢測，如果響應時間過快可能會出現誤判；反之，如果響應時間過慢則會降低系統的反應速度。

3. 高度調節：如果在碼盤上面另外一個槽型光電開關感測不到貨物時，可以適當修正光電開關方向，使其直射貨物中心。如不見效，還可以打開光電開關外殼調整感測距離，順時針方向調節靈敏度。

在實際操作中，最好是參照光電開關的說明書進行調節，以確保最佳的效果和安全性。

光電開關有幾種類型

光電開關有多種類型，這些類型主要包括漫反射式、對射式、鏡面反射式、槽式和光纖式等。其中，漫反射式光電開關是一種集發射器和接收器于一體的傳感器，當有被檢測物體經過時，將光電開關發射器發射的足夠量的光線反射到接收器，于是光電開關就產生了開關信號。此外，還有例如光電二極管型、光電三極管型、光敏電阻型、光控晶閘管型、光電達林頓型和集成電路型等不同種類的光電耦合器。具體應用中，應按照實際需求選擇適合的類型。
