撥動開關

撥動開關分類

撥動開關是一種常見的電子元器件，它的作用是通過撥動其執行機構（撥鍵或開關柄）來接通或斷開電路，從而實現對電路的控制。根據其內部結構和功能，可以分為以下幾類：單刀雙擲（SPDT）、單刀三擲（SP3T）、雙刀雙擲（DPDT）、雙刀三擲（DP3T）等 。

撥動開關內部結構

撥動開關的內部結構主要取決于它的類型和規格。以單刀雙擲（SPDT）撥動開關為例，這種開關內部主要由固定觸點、可動觸點、操作桿、彈簧以及外殼等部分組成。其中，固定觸點和可動觸點分別代表兩個穩定電路的接點，而操作桿則用于連接這兩個接點。當操作桿未被操作時，可動觸點會在彈簧的作用下與其中一個固定觸點接觸，使電路閉合；當操作桿被按下時，可動觸點會移動到另一個固定觸點處，從而實現電路的切換。

另外，值得注意的是，撥動開關還分為小電流撥動開關和大電流撥動開關，這兩者主要的區別在于應用場合的不同。小電流撥動開關常用于電子玩具和數碼通訊等領域，而大電流撥動開關則主要用于電器和機械等方面。

撥動開關的性能和可靠性在很大程度上取決于其設計原理、結構和工藝技術。因此，針對不同的應用需求，撥動開關在設計和制造過程中需要考慮到各種因素，如類型的選擇、材料的確定、接觸方式的設計以及對外觸點的密封和保護措施等。

撥動開關三個腳怎么接線

三腳撥動開關的接線方法主要取決于它的類型和規格。在操作之前，你需要明確開關的各引腳功能。以常見的船型開關為例，中間的腳為公共點（COM），兩側的分別稱為常閉點（NC）和常開點（NO）。

具體的接線步驟如下：

1. 首先把開關帶有撥頭的一側對著自己，從左往右依次為撥動開關的第一、第二、第三引腳，中間引腳為必須接的引腳。

2. 當撥動開關撥到左側時，左側腳與中間腳接通，右側腳與中間腳斷開；當撥動開關撥到右側時，左側腳與中間腳斷開，右側腳與中間腳接通。

對于一些特定類型的三腳撥動開關，例如4腳或8腳撥動開關，雖然實物可見有5個甚至8個腳，但其中有一個或多個看似被損壞的腳實際上是正常的。基準引腳通常是第三個引腳（中間的引腳）。這類開關的接線方法與上述類似，只是可能需要額外注意某些特殊引腳的功能或接線方式。

請注意，在進行任何電氣接線工作時，務必確保電源已經關閉并確認所有設備都已正確接地，以防觸電事故的發生。如有疑問，建議由專業電工進行接線工作。

撥動開關怎么焊接

撥動開關的焊接方法因其型號和用途的不同而不同。對于四腳撥動開關，其焊腳方向與主體垂直，適合使用機器自動化的焊接在電路板的表面。在進行撥動開關焊接時，需要特別注意的是，如果撥動開關底板使用了聚碳酸酯等合成樹脂，應避免將電位器暴露于氨、胺、堿溶液、蘇烴、酮、酯、鹵烴等化學物品濃烈氣氛中，以免損壞開關。同時，焊錫時應盡量避免使用水溶性助焊劑，否則可能會對構成撥動開關的金屬和其他部分造成損害。

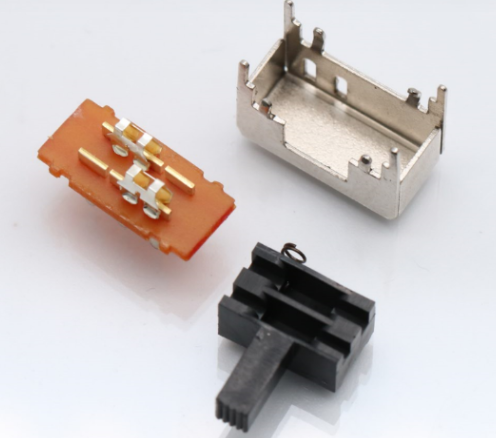

撥動開關組成部件

撥動開關主要由以下部件組成：外殼、撥動臂、觸點、彈簧和其他輔助部件等。具體來說，可以細分為以下組件：

1. 鐵殼：這是撥動開關的外殼，一般由鐵制成，會通過電鍍鎳或者煲黑工藝處理，以防止其氧化。

2. 塑膠手柄：這是用戶操作的部分，一般由聚甲醛材料制成，如果有防火、阻燃和耐高溫的要求，通常選用尼龍材料，處理工藝一般為注塑。

3. 端子：這是撥動開關的導電部分，一般由磷銅制成，并通常會電鍍銀以提高其導電性能。

4. 絕緣底板：通常由電木板制成，起隔離作用。

5. 接觸碼片：也是導電部分，材質一般為磷銅，處理工藝一般為電鍍銀。

6. 圓形波珠：一般由不銹鋼制成，并通常會電鍍鎳以增強其耐磨性和抗氧化性。

7. 彈弓：一般由青銅制成，主要起彈性作用，處理工藝一般為沖壓成型。

8. 裝飾油：在端子與底板的接觸部位涂抹，起裝飾作用，材質一般為紅油或者綠油化工油的一種，要求無毒環保。

撥動開關應用范圍

撥動開關是一種常見的電子元件，其功能主要是通過撥動以實現電路的開合和切換。這種開關具有滑塊動作靈活、性能穩定可靠的特點，主要應用于低壓電路。

撥動開關的應用范圍非常廣泛，在各種電子設備和儀器中都有大量的應用。例如，它被廣泛應用于各種電動玩具、傳真機、音響設備和醫療設備等電子產品領域。此外，撥動開關也被用于包括數碼相機、數碼攝像機等在內的儀器儀表，以及可視對講機、監視器等礦山設備。

在電力系統中，撥動開關被應用在手機、車載話機、電話機等產品中。家用電器和電器設備，如電子人體脂肪秤、跑步機等，也都廣泛使用了撥動開關。

除此之外，撥動開關還被使用在航天、航空、艦船和軍事領域中，如坦克等重要裝備上也可以看到撥動開關的身影。電腦產品，如攝像頭，健身器材，如血壓計、體溫計等也都是撥動開關的應用范疇。總的來說，盡管撥動開關的體積小，卻在各個領域都發揮著無可替代的重要作用。

撥動開關特點

撥動開關是一種常見的電子元器件，其主要功能是通過撥動其執行機構（撥鍵或開關柄）來接通或斷開電路，實現對電路的控制。撥動開關具有滑塊動作靈活、性能穩定可靠的特點，并且常用的品種有單極雙位、單極三位、雙極雙位以及雙極三位等。

在結構上，撥動開關主要由觸點、導電材料、絕緣材料和外殼等組成。其中，觸點是撥動開關的核心部件，它決定著開關的導電性能和耐久性。根據應用場景的不同，觸點材料可以是銅合金（具有良好的導電性和耐磨性，適用于低電壓和低電流應用）、銀合金（具有更好的導電性能和耐磨性，適用于高頻和高電流的應用），或者金合金（因其良好的導電性和耐蝕性，常用于特殊環境下的開關設計）。

此外，撥動開關還廣泛用于各種儀器/儀表設備，各種電動玩具，傳真機，音響設備，醫療設備，美容設備等其它領域。

撥動開關一般用于高壓電路嗎？

撥動開關的應用范圍確實很廣，既可用于低壓電路，也可用于高壓電路。特別是一些具備滑塊舉措靈活、性能穩定可靠特點的撥動開關，更常被應用于高壓電路中。

實際上，撥動開關的種類和規格多樣，包括單極雙位、單極三位、雙極雙位以及雙極三位等，這些都為電路的控制提供了多樣性和靈活性。例如，像單刀雙擲（SPDT）這樣的開關，就具有操作簡便且能實現電路切換的特點。撥動開關由于其出色的性能和適應性，使其在各種電路應用中都有一席之地，無論是低壓電路還是高壓電路。

撥動開關有正反嗎

撥動開關沒有正反之分。它是一種常見的電子元器件，作用是通過撥動其執行機構（撥鍵或開關柄）來接通或斷開電路，從而實現對電路的控制。它被廣泛應用于電器、機械、通訊、數字影音、樓宇自動化、電子產品等領域，具有滑塊動作靈活、性能穩定可靠等特點。
