二極管反向恢復時間

二極管反向恢復時間

二極管反向恢復時間是指二極管從正向電流或電壓轉變為反向電流或電壓時，恢復到正常導通狀態所需的時間。反向恢復時間越短，說明二極管的反向恢復能力越強，開關速度越快。

碳化硅二極管反向恢復時間

碳化硅二極管的反向恢復時間（trr）是指二極管從正向電流或電壓轉變為反向電流或電壓時，恢復到正常導通狀態所需的時間。反向恢復時間越短，說明二極管的反向恢復特性越好。SiC-SBD的反向恢復時間比包含Si-FRD在內的Si-PND高速。

二極管反向恢復時間測試方法

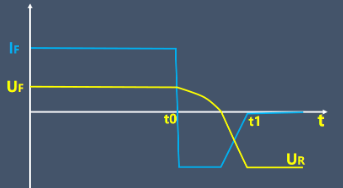

二極管反向恢復時間的測試方法有多種。其中，一種被廣泛接受的方法是通過測量起始點和終止點的時間差來確定反向恢復時間。這個過程通常被稱為反向恢復過程，包括存儲時間和渡越時間兩部分，總和稱為反向恢復時間。此外，也有一種研究方法通過模擬二極管反向恢復的I-t、V-t變化規律來得到不同存儲時間、恢復時間以及正向電流等對反向恢復電流的影響。然而，需要注意的是，選擇合適的測試方法應考慮到實際的應用需求和設備條件。

二極管反向恢復時間快慢有什么影響

二極管的反向恢復時間快慢對電路性能有重要影響。如果反向恢復時間過長，則二極管的反向電流會持續一段時間，這可能會對其他器件產生干擾，導致電路的失真、噪聲等問題。另一方面，如果反向恢復時間過短，也可能導致電路的失真和噪聲等問題。此外，反向恢復時間也是由電荷存儲效應引起的，反向恢復時間就是存儲電荷耗盡所需要的時間。因此，為了保證電路的穩定性和可靠性，需要根據具體應用場景選擇合適的二極管，例如快恢復二極管 (FRD)因其反向恢復時間短、反向恢復電流小和軟恢復等特點而被廣泛應用。

二極管反向恢復時間測試

二極管反向恢復時間測試通常需要使用特定的設備，如DI-1000型二極管反向恢復時間測試儀。這種設備能夠測量多種二極管的反向恢復時間，其二極管反向電流峰值可達100A，正向電流為30A，并且具有5nS的測量精度。此外，該設備還具有二極管接反、短路開路保護功能，并能以示波器圖形顯示結果。

在測試過程中，二極管在接反向電壓的時候，兩邊的空穴和電子是不接觸的沒有電流流過，但同時形成了一個等效電容。如果這個時候改變兩邊的電壓方向，自然有一個充電的過程，這個時間就是二極管反向恢復時間。

二極管反向恢復時間與溫度的關系

二極管的反向恢復時間與溫度之間存在一定的關系。在一般情況下，當溫度升高時，反向恢復時間會隨之增長。這是因為，溫度的升高會增加載流子的運動速度，從而使得存儲在二極管內部的電荷更難以被快速地釋放，進而導致反向恢復時間的延長。
