輕觸開關簡介：

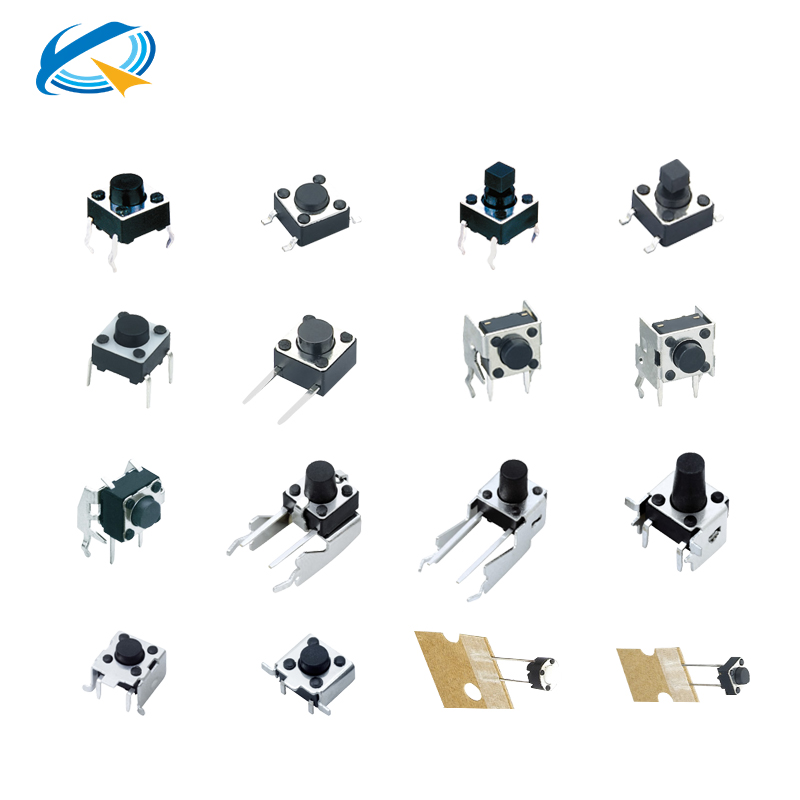

　　輕觸開關又叫按鍵開關，使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通，當撤銷壓力時開關即斷開，其內部結構是靠百金屬彈片受力變化來實現通斷的。

　　輕觸開關分成兩大類:利用金屬彈簧鍋仔片作為開關接觸片的稱度輕觸開關，接觸電阻小，簇20mn。手感好，有"滴答"清脆聲。利用導電橡膠作為接觸通路的開關習慣稱為導電橡膠開關。開關手感好，但接觸電阻大，一般在100一300n。輕觸開關的結構是靠按鍵向下移動，使接觸彈簧鍋仔片或導電橡膠塊接觸焊片，形成通路。

　　輕觸開關的操問作力與彈簧鍋仔片所處的狀態有關。開始力與彈簧鍋仔片的壓縮的距離成正比當彈簧鍋仔片壓縮到5。%一70%時操作力突然減少，并伴有"滴答"聲。導龜橡膠開答關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異。

一、輕觸開關如何手工焊接

　　1、焊接時間：3秒以內(單面基板t=1.6mm)

　　2、焊接溫度：烙鐵尖端溫度350℃以下

二、輕觸開關如何自動焊接槽(波峰焊接槽

　　1、包含手工修正焊接在內的再焊接，焊接的次數應在2次以下。此時，靠前次和第二次作業之間應相隔5分鐘以內。等其返回常溫后再進行。

　　2、多層積層基板等應提前進行確認試驗。根據基板種類、基板設計和接地的不同有可能會發生發熱變形的情況。

　　3、請注意不要讓發泡焊劑接觸開關安裝側1、焊接共通注意事項

　　4、預熱時間：60秒內

　　5、預熱溫度：100℃以下(環境溫度)

　　6、焊接時間：5秒以內(單面基板t=1.6mm)

　　7、焊接溫度：260℃以下

三、輕觸開關如何自動焊接槽(波峰焊接槽)

　　1、注意不能讓發泡焊劑接四腳觸開關安裝側的印刷基板上面。

　　2、預熱時間：60秒內

　　3、預熱溫度：100℃以下(環境溫度)

　　4、焊接時間：5秒以內(單面基板t=1.6mm)

　　5、焊接溫度：260℃以下

四、輕觸開關如何手焊和波焊：溫度控制在130℃，焊接時間大約2秒鐘;其溫度應控制在200℃，焊接時間大約10秒鐘;由于四腳輕觸開關體積小重量輕，所以在家用電器方面得到廣泛的應用

五、輕觸開關如何實現自鎖

1、由常開觸點、常閉觸點組合而成，在四腳輕觸開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態;當撤銷這種壓力的時候，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。

2、當撤銷施壓的時候，四腳輕觸開關就會被關閉，其四腳輕觸開關內部結構都是依靠金屬彈片來保護受力情況，實現接通、斷開。

3、四腳輕觸開關原理跟其結構是有著聯系的，如220V交流電通過燈泡H及整流全橋后，變成直流脈動電壓，作為正向偏壓，加在可控硅VS及R支路上。

六、輕觸開關如何使用

1、輕觸開關靠按鍵向下移動，使接觸彈簧鍋仔片或導電橡抄膠塊接觸焊片，形成通路。
