手機數據線小頭母座接線排列

數據線（data cable），其作用是來連接移動設備和電腦的，來容達到數據傳遞或通信目的。通俗點說，就是連接電腦與移動設備用來傳送視頻、鈴聲、圖片等文件的通路工具。

USB是一種常用的PC接口，只有4根線，兩根電源兩根信號，需要注意的是千萬不要把正負極弄反了，否則會燒掉USB設備或者電腦的南橋芯片！

下面是micro usb數據線的接線圖以及接線排列

紅 白 綠 黑 是標準的配線顏色，分別對應1、2、3、4引腳。按照慣例：

1、紅色為+5V（紅色－USB電源 標有－VCC、Power、5V、5VSB字樣）內；

2、白色為數據負（白色－USB數據線（負）－DATA-、USBD-、PD-、USBDT+）；

3、綠色為數據正（綠色－USB數據線（正）－DATA+、USBD+、PD+、USBDT+）；

4、黑色為地（黑色－地線 －GND、Ground）。

四根線分別是 1-電源 2-數據 3-數據 4-電源。

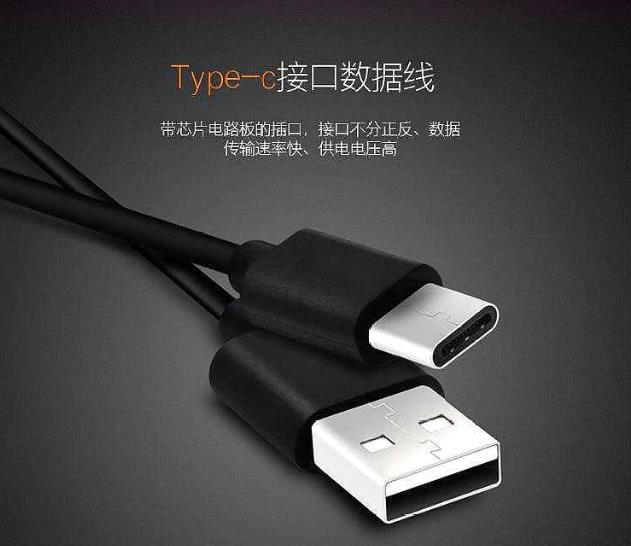

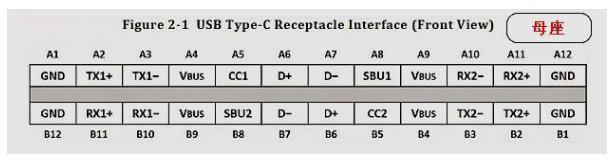

下面是type-c數據線的接線方式：
