旋轉開關

旋轉開關 1.旋轉開關的結構旋轉開關又稱波段開關或旋轉波段開關，主要用于收音機、收錄機、電視機和各種儀器。旋轉開關的結構如圖9-15所示。

它由絕緣基板、跳線定位機構、轉軸、開關移動件、固定件和其他固定件組成。旋轉開關的絕緣基板通常由高頻陶瓷和環氧玻璃布橡膠板制成。由高頻陶瓷基板制成的旋轉開關適用于高頻和超高頻電路，而由環氧玻璃布橡膠板制成的旋轉開關適用于高頻和一般電路。開關移動件由金屬片制成，金屬片連接到軸上的絕緣體上，并可與開關旋轉軸一起旋轉。固定在絕緣基板上的固定接觸片稱為固定片，固定片可以根據需要制成各種數量。其中，始終與開關活動件相連的固定件稱為“刀”。“刀”的數量代表開關的極數，通常用D表示；其他部分被稱為“比特”或“投擲”，用w表示。

旋轉開關上的“刀”(桿)數量允許開關同時接通電路中的任意多個點。開關能多次切換電路多少次“投擲”(數字)，因此開關上的活動件和數字的數量決定了旋轉開關的規格和用途。圖9-16示出了不同規格的開關組件結構，其中是單桿十一次投擲，(b)是兩桿五次投擲，(c)是三桿三次投擲，以及是四桿兩次投擲。為了使旋轉開關具有更多的功能，旋轉開關可以配有多層開關組件，形成多層旋轉開關，當旋轉軸旋轉時，它們可以同步切換。

除了圖9-15所示的打開結構外，旋轉開關還具有閉合結構，其外觀如圖9-17所示。

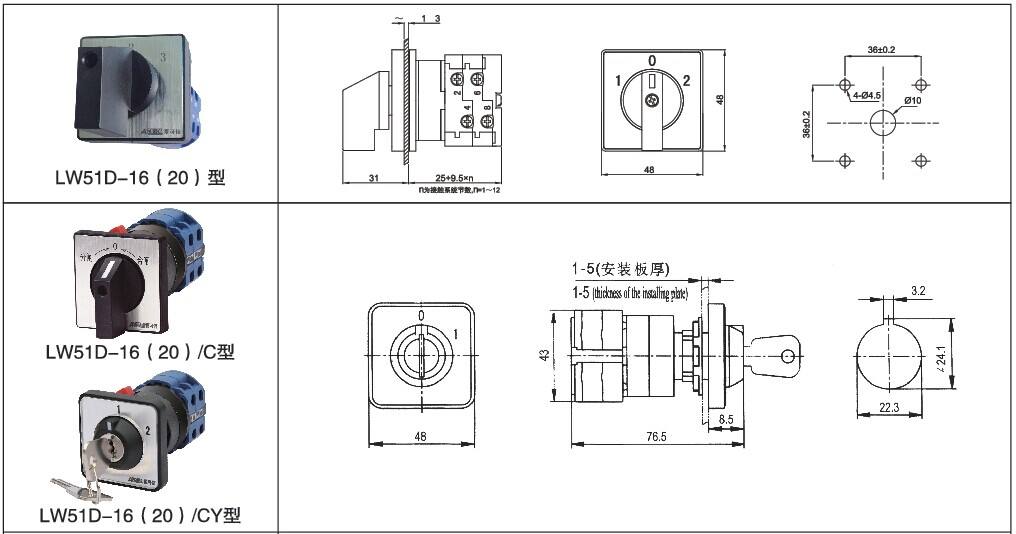

2.旋轉開關的主要特性表9-15列出了一些旋轉開關的主要特性參數，其外部結構如圖9-18所示。
