電磁開關的工作原理

電磁開關，顧名思義，是由電磁鐵控制的開關，即電磁鐵和開關的組合。當電磁線圈通電時，產生電磁引力，活動鐵芯推動或拉動開關觸點閉合，從而連接受控電路。電磁開關廣泛應用于各種行業，最常見的是工業領域的接觸器。電磁開關是起動機上的控制開關，是起動機的三個部件之一(DC電機、傳動嚙合機構和電磁開關)。其工作原理是線圈通電后，產生電磁吸力，帶動動鐵芯，一方面拉動傳動嚙合機構，使起動機小齒輪向前移動，與發動機飛輪齒圈嚙合，另一方面推動開關觸點，使DC電機通電運行，帶動發動機起動。

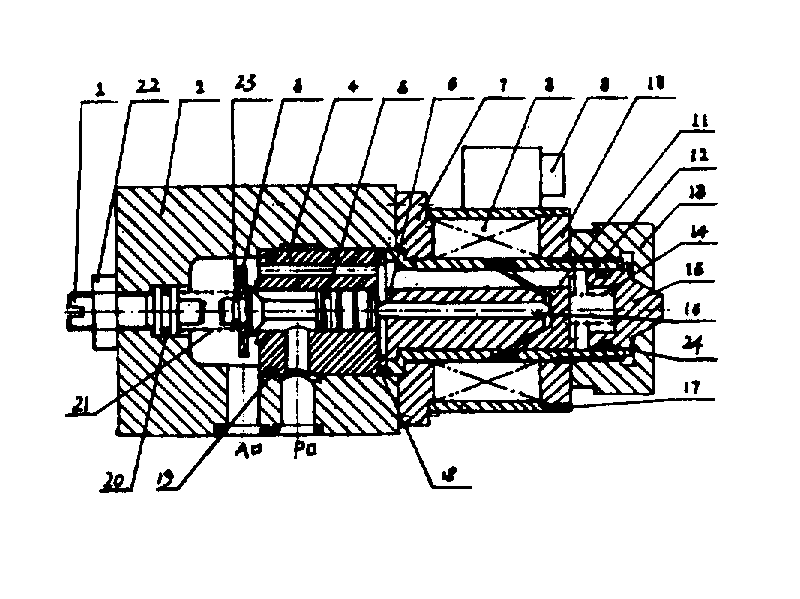

電磁開關的工作原理: 當電磁線圈通電時，產生電磁引力，活動鐵芯推動或拉動開關觸點閉合，從而連接受控電路。

電磁開關廣泛應用于各種行業，最常見的是工業領域的接觸器。電磁開關是起動機上的控制開關，是起動機的三個部件之一(DC電機、傳動嚙合機構和電磁開關)。

其工作原理是線圈通電后，產生電磁吸力，使動鐵芯運動，一方面拉動傳動嚙合機構，使起動機小齒輪向前運動，與發動機飛輪齒圈嚙合，另一方面推動開關觸點接通，使DC電機通電運行，帶動發動機起動。

當起動開關接通時，電磁開關通電，其電流路徑為:蓄電池正極→端子1→電流表→保險絲→起動開關→電磁開關端子2→吸引線圈→端子3→起動磁場和電樞線圈→保持線圈→電源開關接地→電源開關→蓄電池負極

此時，因為通過吸引線圈和保持線圈的電流方向相同，所以產生的磁力方向相同。在兩個線圈磁力的共同作用下，動鐵芯克服彈簧力向右移動，帶動撥叉將主動齒輪推向飛輪，同時動鐵芯將動觸點推向接線柱2、3兩端的靜觸點。當驅動齒輪與飛輪嚙合時，可動觸點在接線柱2和3的端部連接靜觸點，從而起動器被起動電流激勵以產生正常的電磁轉矩來起動發動機。當可動觸點在端子2和3的端部連接到靜態觸點時，吸引線圈短路，并且可動鐵芯通過保持線圈的磁力保持在吸引位置。

發動機起動后，當起動開關斷開時，動觸點仍與靜觸點接觸。此時，電磁開關的線圈電流為:電池正極→端子2→移動觸點→端子1→吸引線圈→保持線圈→接地→電池負極。

此時，吸引線圈與流過保持線圈的電流相反，吸引線圈產生與保持線圈相反方向的磁通量，兩個線圈的磁力相互抵消，活動鐵芯在彈簧力的作用下復位，驅動齒輪退出；與此同時，活動觸點也回到其原始位置，切斷啟動器電路，啟動器停止工作。
