雙電源轉換開關原理

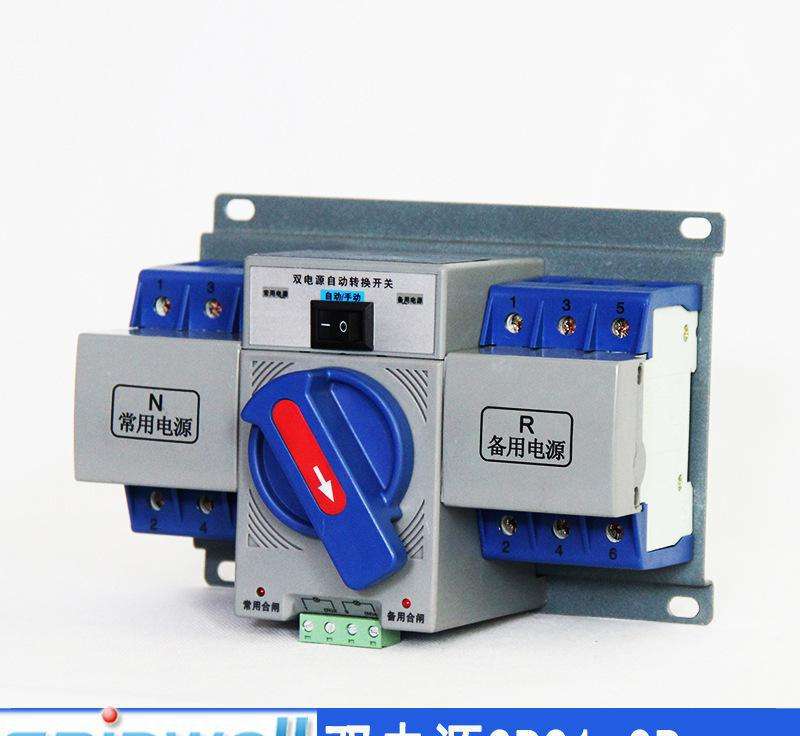

雙電源轉換開關的原理 雙電源轉換開關可以說是一種保護開關，可用于公共電源和備用電源兩個電源系統之間的緊急轉換。雙電源轉換開關結構由一個或多個轉換開關電器和其他必要的電器組合而成。其功能是檢查電路是否正常。在檢查過程中出現常見的電源故障后，可以自動將負載轉移到備用電源，以保證該區域正常的用電穩定。

當公共電源穩定運行且功能鍵處于自動檔位時，備用斷路器將打開，公共斷路器將閉合，從而確保公共電源能夠順利連接到負載。基于微處理器的保護裝置將控制電路并檢測兩個電壓。完成后，它將分析和判斷檢測數據的結果。如果公共電源的任何一相出現故障，雙電源切換開關將執行保護動作，將公共電源切換到應急電源的備用電源。普通電源恢復穩定正常工作狀態后，會自動切換到普通電源供電。假設測試期間備用電源出現故障，報警器將發出信號提醒工作人員盡快修復備用電源，以確保轉換過程中能及時供電。

雙電源轉換開關安裝圖 為了更好地理解如何安裝雙電源轉換開關，我們最好熟悉它的結構、電路原理和工作原理。通常，這種設備安裝在輔助弱電機房或其他類型的雙回路供電系統中。因此，雙電源切換開關的最大功能是在非人工操作的及時狀態下，在普通電源和備用電源之間進行切換，以保證區域電源的連續性和可靠性。

一般來說，雙電源轉換開關的結構由控制器、適配器和執行斷路器組成，其中控制器裝置采用電纜和適配器相互連接，然后適配器通過電纜與執行斷路器連接，適配器在安裝和接線中起到集線和轉接線的作用，方便了整個系統的接線工作。輸入電源的狀態將通過適配器傳輸?shù)娇刂破鳎詸z測輸入電源和斷路器的實際開關狀態。如果輸入電源出現故障，雙電源轉換開關將根據設定模式自動在兩個電源、兩個輸入電源、一個總線耦合器或三個電源之間切換。

由安裝的控制器控制的雙線單母線切換的過程和原理如上圖所示。由于可以根據切換的順序來控制切換，因此雙電源切換開關還具有邏輯聯鎖和電氣聯鎖功能。同時配有開關按鈕鎖，防止手動操作時誤操作，多重聯鎖，防止兩個電源短路，確保供電安全。

安裝雙電源轉換開關時，建議先合理布置整個輸入輸出電路，因?yàn)檫@樣的開關涉及兩套供電系統，所以最好使電路的方向更加清晰，避免電路的相互影響，這對當前的安裝和以后的維護有很大的幫助。另一個是考慮安裝雙電源開關的簡單性。對于故障電路的下接口，我們可以先安裝，在輸入端之前安裝完成后再進行施工。同時，我們也應該注意保護電器的完整性。
