雙線接近開關的工作原理和接線圖

雙線接近開關的工作原理 雙線接近開關的工作原理是振蕩電路中的線圈L產生高頻磁場。當目標物體接近磁場時，由于電磁感應，在目標物體中產生感應電流(渦流)。隨著目標接近傳感器，感應電流增加，導致振蕩電路中的負載增加。然后，振蕩減弱，直到停止。傳感器使用振幅檢測電路來檢測振蕩狀態的變化，并輸出檢測信號。

雙線接近開關可以像普通行程開關一樣使用，并串聯在控制電路中。三線接近開關需要額外的工作電源。雙線接近開關可以直接取代三線接近開關，而三線接近開關通常不能直接取代雙線接近開關。

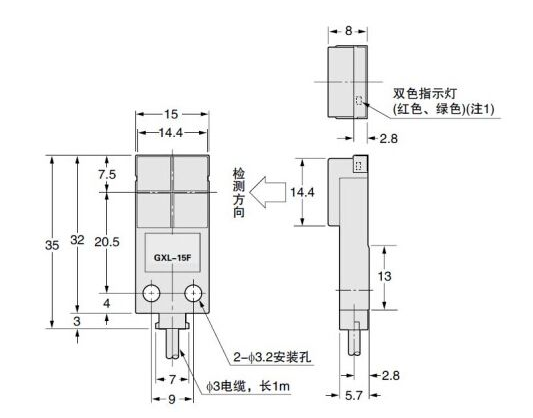

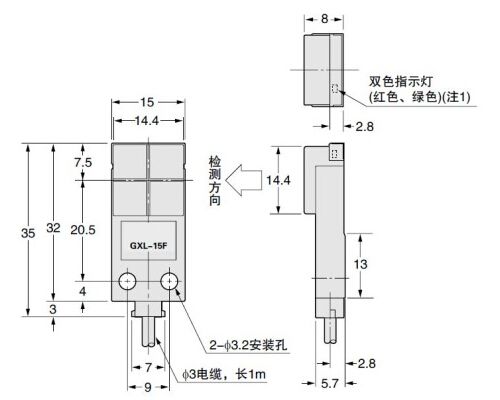

雙線接近開關的特性 雙線接近開關能感知金屬或非金屬的接近，具有接線無極性、驅動中小型繼電器、無磨損等特點。主要體現在:

1)探測距離:1 ~ 15毫米

2)工作環境:溫度-20℃至-50℃。防護等級:IP66。

3)工作電源:交流190伏~交流420伏；工作電流:≤160毫安。

4)驅動40A及以下的小型交流繼電器或交流接觸器。

5)接近時，指示燈亮；當它很遠的時候，指示器就會熄滅。

雙線接近開關接線圖 下圖顯示了雙線接近開關的基本接線圖。
