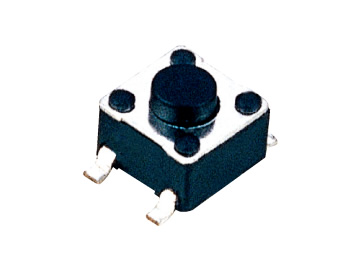

輕觸開關的使用注意事項

輕觸開關的使用注意事項

為防止發生安全事故及相關品質問題，請在使用時嚴格遵守以下禁止事項和注意事項。

1.用途相關的注意事項

?本產品是為家電、辦公設備、信息/通訊設備等一般電子設備而設計制造。

若本產品的故障或誤動作可能危及生命或?qū)е仑敭a(chǎn)損失，考慮用在以下用途需要更高可靠性和安全性時，必須另行交換符合用途的供貨說明書。

航空與航天設備、防災與防盜設備、醫療設備、運輸 設備(汽車/火車/船舶等)

公共性較高的信息處理設備，其他上述同等設備

?不管什么用途，當使用在安全性要求較高的設備上時，請設置保護電路或冗余電路以確保安全，同時進行安全 性測試。

2.釬焊條件相關的注意事項

?進行回流焊時

通過熱風爐或紅外線爐進行回流焊時，請按各產品供貨 說明書上推薦的回流焊條件操作。其次，因線路板的種類及其大小、零部件的貼裝密度等因素，開關及端子上所加的溫度有時會發生變化，故事先應充分確認。回流焊后，請避免對產品進行涂層處理。回流焊后，在開關及電路板降到常溫前，注意不要觸摸開關。如果在開關附近大量使用焊膏，焊劑可能會浸入開關內部。因此，請按供貨說明書上推薦的焊盤設計及焊錫厚度使用。另外，請避免向開關附近追加焊盤。

根據本公司過去的研究以及對客戶使用焊膏的評價結果，我們將焊劑不容易浸入開關內部的焊膏作為本公司的推薦焊錫，但在選擇焊膏時除了可焊性，還請注意焊劑的滲透/擴散問題。對開關貼裝完畢的PCB進行焊接回 修時，請按供貨說明書記載的焊接回修條件作業。可能會導致開關變形/特性劣化/開關剝離，因此使用時請避免開關過度受熱。

?浸焊時

浸焊時，請按各產品供貨說明書上記載的推薦浸焊條件 進行。因焊劑可能會流入開關內，導致接觸不良等問題，故浸焊后請勿清洗。此外，請避免在開關主體附近的跳線等焊劑滯留的狀態下使用。使用雙面通孔電路板時，若開關盒正下方設有通孔，則開關盒可能會熔化，故應避免使用。

?其他的釬焊條件相關注意事項

因為可能導致端子變形、接觸不良或動作不良，所以釬 焊后，請勿在開關操作部位上施加負載。為防止異物(印刷電路板的粉末、焊劑粉末等)進入開關內部而造成接觸不良，請對貼裝后的印刷電路板的使用和保管加以注意。請勿將印刷電路板進行堆疊等。

關于清洗

釬焊過程中焊劑及焊錫散落到表面及觸點部位時，可能會損害本產品的功能。

釬焊后不能進行清洗。迫不得已需要清洗電路板時，請選擇后裝。

3.組件設計上的注意事項

開關的安裝孔請參照“外觀尺寸”中所述的PWB安裝孔 參考圖。組件一側的操作部位形狀，請參照供貨說明書上所述的推薦形狀。組件一側的操作部位的材料，推薦使用樹脂等較硬的材質。橡膠等柔軟的材質可能會影響操作觸感，故不作推薦。使用時請預先聯系我們。組件一側操作部位的操作角度、偏芯量超出本公司推薦范圍時，可能會導致動作觸感變差，因此請在本公司推薦的組件一側操作部的操作角度、偏芯量范圍內進行設計。對組件設計充分考慮，避免在組裝組件時對開關壓板施 加過載或沖擊。

4.有關保管條件的禁止及注意事項

不要在高溫、潮濕的場所及可能有腐蝕性氣體產生的地 方進行保管。常溫、常濕中應在包裝狀態下進行保管，進貨后應控制在6個月之內。用戶應確認包裝箱上的生產日期，采用先入先出庫存管理法。在包裝箱開箱并入庫保管時，應放入塑料袋內與外部空氣隔絕。

5.其他的禁止及注意事項

請避免尖銳物壓到產品的薄膜部分。請避免在長時間持 續ON狀態下使用。

關于IP67支持

開關為放置狀態，不動作。在規定條件下，無對開關特 性產生不利影響的粉塵和水的浸入。但，IP67(防塵性、 防水性)是單開關狀態下保證的性能，某些封裝狀態和使 用方法可能無法保證。因此，對于防塵、防水特性尤顯 重要的使用場合，請聯系我們。

6.對火災、抽煙的禁止事項

?超出額定規格使用可能會引發火災等，故絕對禁止。還 有因誤操作、異常使用等可能會超出額定規格，此時應采取保護電路、切斷電路等措施。

?在燈觸摸開關上使用的樹脂等的阻燃等級已采用了按 UL94(塑料燃燒試驗)評定標準的“94HB”。因此，應禁止在可能發生延燒的場所使用，或采取防止延燒的措施。

7.在使用對安全性有特別要求的設備時

我們已竭盡全力確保開關的質量，但很難說不會出現 如接觸電阻值變化(增大)、短路、開路、溫度上升等故障。在重視安全性的整套裝置設計時，希望客戶事先研究整套裝置對開關單一故障的影響。

1.設置保護電路等，考慮系統安全性問題

2.設置備用電路，提高系統安全性，避免因單一故障 而成為不安全狀態。希望充分考慮故障保護的設 計，以確保安全。

使用時請務必交換“產品供貨說明書”。
