rj45插座款式大全和接線方法

rj45插座是常見的網絡通訊母座 ，常見于交換機，路由和電腦主板上。應用在不同的產品上，不同款式的材料和相關設計也是不同的。

RJ45如果以材料分，可以分為塑膠和金屬外殼，大多數金屬外殼是帶有屏蔽功能，同時，母座也可以用多少個連接口去分類，有單口到16口的都有，同時還有帶燈和不帶燈的區別。

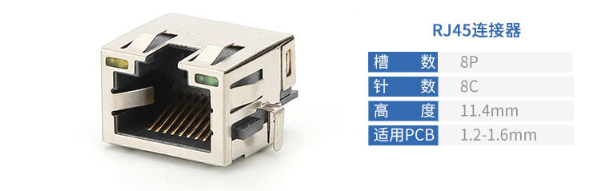

單口帶燈屏蔽rj45連接器

槽數：8P；

針數：8c；

高度：11.4mm；

使用PCB：1.2~1.6mm；

鍍金小型rj45母座

這款適用于超薄類筆記本，對體型較小的設備，母座高度：2.7mm；

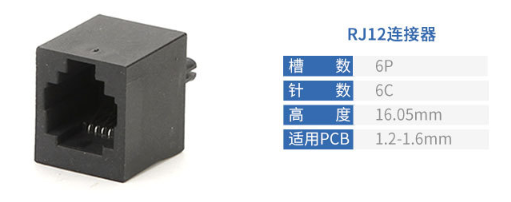

耐高溫塑膠rj45連接器

此款槽數：6P；

針數：6c；

高度：16.05mm；

使用PCB：1.2~1.6mm；

額定電壓：125v AV/DC；

額定電流：1.5A AC/DC；

接觸電阻30MΩ；

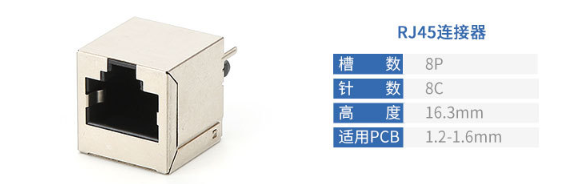

無彈不帶燈金屬rj45插座

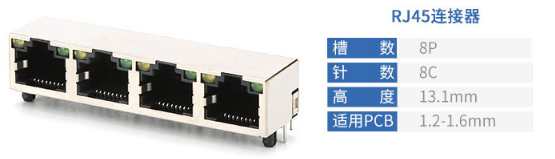

多口金屬帶燈RJ45連接器

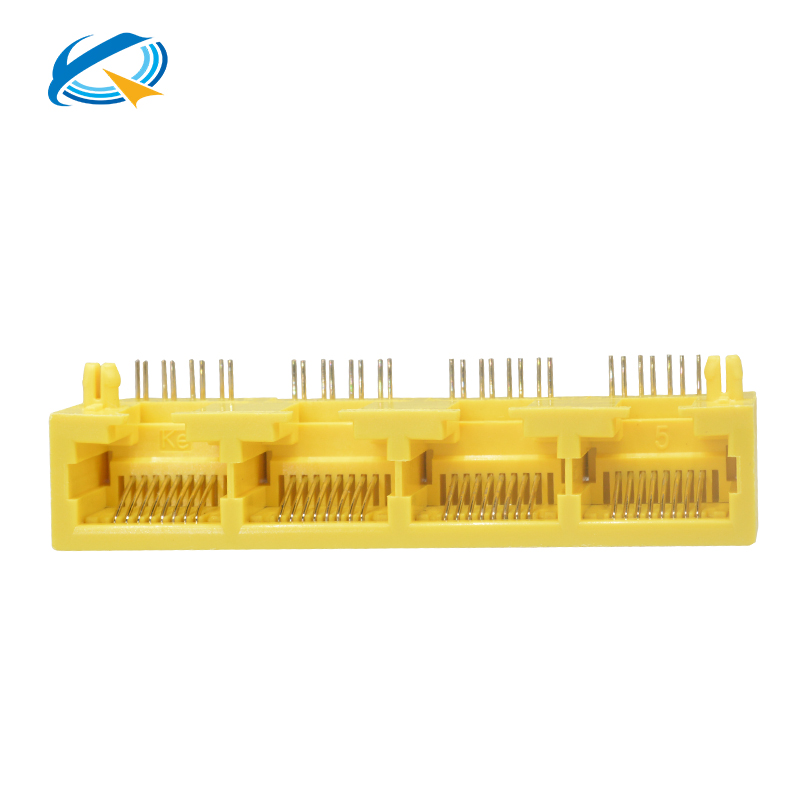

多口塑膠RJ45連接器

rj45母座接線方式

對于目前RJ45插座的使用，一般區分有兩種接線不同的方法，詳細如下：

RJ45插座的靠前種接線方法

T568B標準連線順序從左到右依次為: 1-橙白、2-橙、3-綠白、4-藍、5-藍白、6-綠、7-棕白、8-棕。

RJ45插座的第二種接線方法

T568A標準連線順序從左到右依次為: 1-綠白、2-綠、3-橙白、4-藍、5-藍白、6-橙、7-棕白、8-棕。

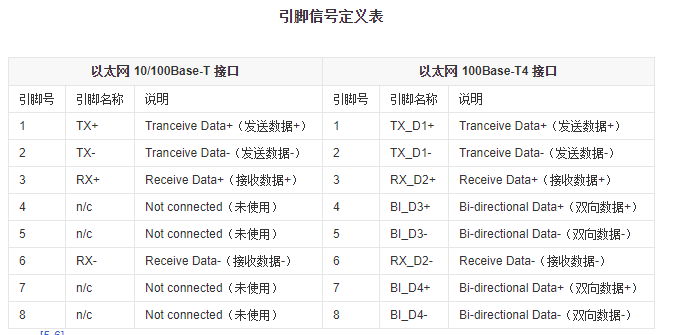

RJ45引腳的定義

常見的RJ45接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45接口連接通信時，必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可。

rj45插頭插座多少錢一個

RJ45插座的價格：0.5~2.3元/個，材料不同，接口數量不同，價格浮動比較大。

rj11和rj45區別主要是什么

rj45接口是以太網接口，連接的線是八根銅芯的雙絞線。rj11接口是電話線的接口，連接線當然就是電話線，兩根銅芯的雙絞線。
