六腳雙刀雙擲開關如何接線

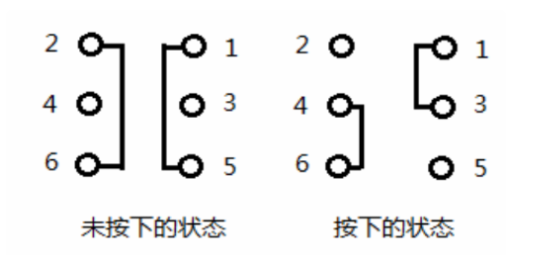

六腳自鎖開關原理圖和接法：

六腳開關（六腳自鎖開關）也就是雙刀雙擲開關，引腳共2排，每排3個引腳，中間一根是公共端，對應他左右2個腳一個常開一個常閉，另外一排和這個一樣，常開對常開，公共點對公共點，常閉對常閉，但是是完全獨立的2組, 將他們連接起來才是通路。

接法：公共點 1 4 是常閉， 3 6常開， 如果是單路接1 2或2 3 都可以。

每一排是一個單獨的單刀雙擲開關，中間的是公共的，六引腳自鎖開關是一個雙刀雙擲開關，圖上用黑線相連的部分，其他部分均不相連。
