什么是搖頭鈕子開關

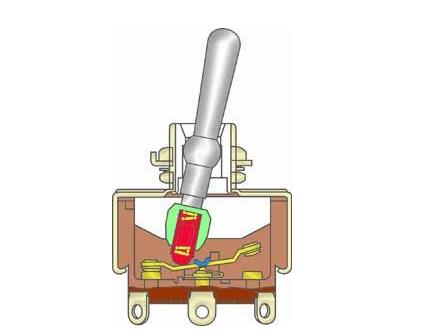

搖頭開關又稱鈕子開關，是一種非常普遍的開關，因其使用時扭子是左右/上下?lián)u動而得名。搖頭開關有多種類型，常見的有ON-OFF，ON-ON，ON-OFF-ON，OFF-ON，以及多個觸點的開關。 搖頭開關常做為設備檔位的開光元器件。

搖頭開關的性能特點

防旋轉設計，非圓柱形搬動桿規格，與搖桿和襯套緊密相配；搖桿底部有兩個扁平的側面，恰好適配于襯套內部的輔助孔

抗干擾設計可防止施加在操作部上過度的向下的力導致觸點損壞。

扭矩襯套結構可防止安裝時遙桿轉動或從框架上脫離。

高性能絕緣層增加了多極開關中電路之間的絕緣能力，并為觸點提供了額外保護。

環氧樹脂密封端子可防止焊接溶劑或其他污染物侵入。

外部絕緣層增加絕緣電阻和絕緣強度。

聯鎖的操作模塊、搬動桿、以及內部導向裝置，可防止搬動桿偏斜運動引起的開關失效。

在基座與端子之上框架與外殼緊配在一起，這樣可達到1,500V絕緣強度。

搖頭開關的主要參數

額定電壓是指搖頭開關在正常工作時所允許的安全電壓. 加在搖頭開關兩端的電壓大于此值,會造成兩個觸點之間打火擊穿。

額定電流指搖頭開關接通時所允許通過的最大安全電流.當超過此值時,搖頭開關的觸點會因電流過大而燒毀。

絕緣電阻指搖頭開關的導體部分與絕緣部分的電阻值.絕緣電阻值應在100MΩ以上。

接觸電阻是指搖頭開關在開通狀態下,每對觸點之間的電阻值.一般要求在0.1-0.5Ω以下,此值越小越好。

耐壓指搖頭開關對導體及地之間所能承受的最低電壓。

壽命是指搖頭開關在正常工作條件下, 能操作的次數.一般要求在5000-35000次左右。

搖頭開關的應用舉例：電力安全：如電壓表，電力電子：定序器
