在要知道輕觸開關引腳怎么接線的，我們先大致明白輕觸開關的結構，

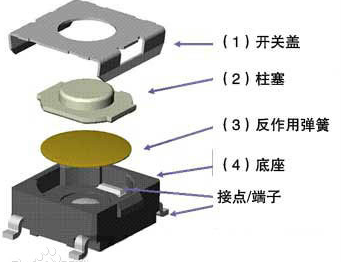

常見款式的輕觸開關內部結構有最基本的五個主體組成：1、最上面的是開關蓋，有PPA塑料或者金屬；2、柱塞大多數是PPA；3、反作用彈簧片；4、底座（含接觸端子）；

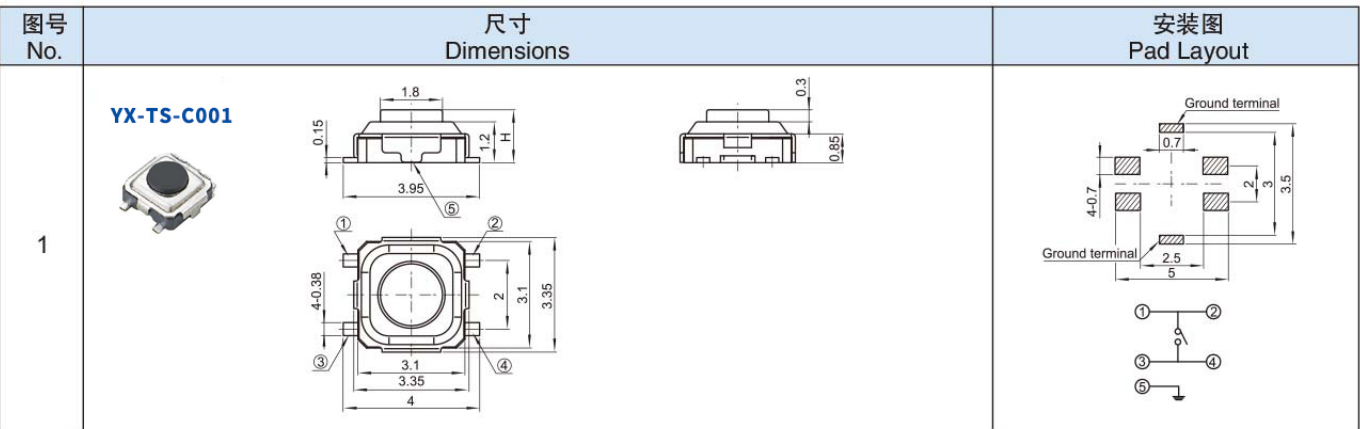

輕觸開關的四個引腳其實是兩腳兩兩直通，電路結構還是比較簡單。以下面此款輕觸開關電路圖為例

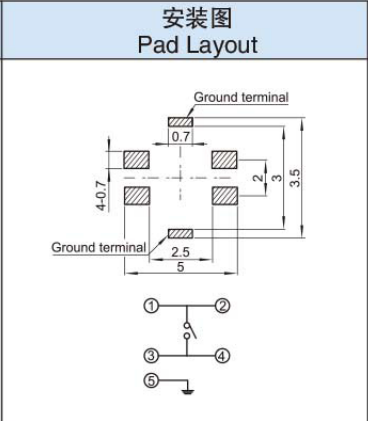

輕觸開關接線圖
由上可以知道，如果單電路，可以只需要接對角就可以，雙電路則交叉或者接3個，看電路板怎么設計。
