DC插座

DC插座廠家批發價格：0.05~1.5元/個；

DC插座參數描述

機械壽命：5000次以上，

額定電阻：≤0.03Ω；

絕緣電阻：≥100MΩ；

拔插力：3~20克力；

插針高度：5mm

因為DC插座的款式有很多種，需要其他款式，可以咨詢24小時在線QQ客服等服務。

DC插座由橫向插口、叉型接觸彈片、縱向插口、絕緣基座、定向鍵槽組合而成。DC插座的封裝有SMT貼片封裝、DIP插件封裝。

東莞穎鑫電子品牌生產的耳機、電源DC插座，引腳有很多款式，安裝的方式有側臥，立式等多種，DC插座多用于各種醫療設備和閱讀電子本的電源連接器功能。

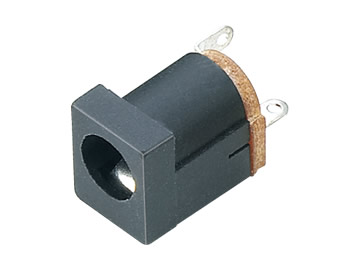

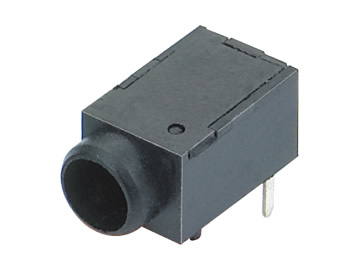

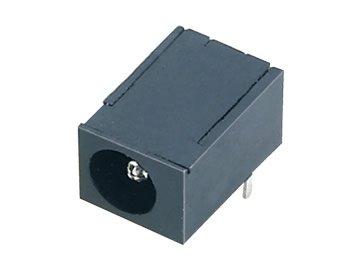

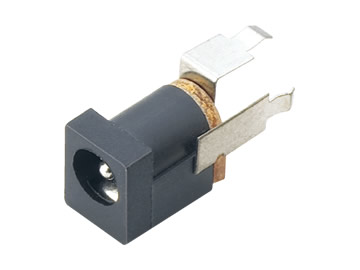

不同系列DC插座的圖片：

不同款式內徑和外徑的dc插座是用著不同產品的設計上，同時和產品的電流輸出功率和使用溫度有關，對于大電流的電器，需要注意事項是電路過大，可能會導致溫度上升，在使用的材料商也要使用高溫的材料，比如常見的tvdc這類。

相關dc插座dc的型號有001~015，型號不同，負荷和造價也不相同，以及結構的插入方式也有所區別，部分小電流的部分用于家用的節能電器上，使用的插入力度是比較小的，方便用戶收納時插拔。dc插座用的都是電源適配器轉化來的直流電流，不可插交流電的電源適配器電線。

在不同企業的產品項目工程里，插座可不是裝修產品的外觀的作用，這個涉及到電流電壓的輸出安全問題，是特別重視的，以常規的貼片插座為例，在產品使用前，都必須過鹽霧測試，保證了材料的壽命，小編給的介紹是使用全銅的插腳，可以過高濃度的鹽霧，保證了使用的智能設備的壽命，畢竟更換插口的方法比較難，因為連接的主板，非專業的技術員用專用的設備，還是很難更換的。同時插座的使用過程中，要距離潮濕或者有水的地方遠點，避免漏電。

在一些弱電設備上，配合一些小型的撥動開關集成到電路板上，部分比較特殊的設備可能會是ac插座。

DC電源插座是一種與電腦顯示器專用型開關電源搭配的電源插座，它們是由橫著插孔、豎向插孔、絕緣層基座、叉型接觸彈片、定項健槽構成，二只叉型接觸彈片精準定位在基座核心部位，成橫縱向排序互相相接。叉型接觸彈片一端為接線口，露出在基座圓柱頂部，供聯接鍵入開關電源銅線或軟纜用，叉型接觸彈片另一端由PCB互聯的二只延展性臂構成，設定在DC電源插頭插進方位絕緣層基座插頭內，供求平衡電腦顯示器的用處，使之一切正常工作中。

dc插座型號規格：

　　dc插座中心針有：0.5mm/0.7mm/1.3mm/1.65mm/2.0mm/2.5mm/3.0mm。常見的dc插座規格有：2.35*0.7TV、3.0*0.1TV、2.5*0.75TV、3.5*1.1TV、3.2*0.9TV、3.5*1.35TV、2.0*0.6TV、5.5*2.1TV、6.5*3.0TV、5.5*2.5TV。插座的針腳有常規的三個、五個和個的，可以根據設備的固定位置進行定制。

dc插座應用

　　1、影音產品：MP3、MP4、DVD。音響；

　　2、數碼產品：數碼相機、數碼攝像機等；

　　3、遙控器：車輛、點卷門、家庭防盜產品之遙控器；

　　4、通訊產品：手機、車載話機、電話機、樓宇設備、PDA等；

　　5、家用電器：電視機、微波爐、電飯煲、電風、電子人體秤、電子脂肪秤、電子廚房秤、空調等；

　　6、安防產品：可視對講機、監視器等；

　　7、玩具：電子玩具等；

　　8、電腦產品：攝像頭、錄音筆等；

　　9、健身器材：跑度機、按摩椅等；

　　10、醫療器材：血壓計、體溫計、醫院呼叫系統等。

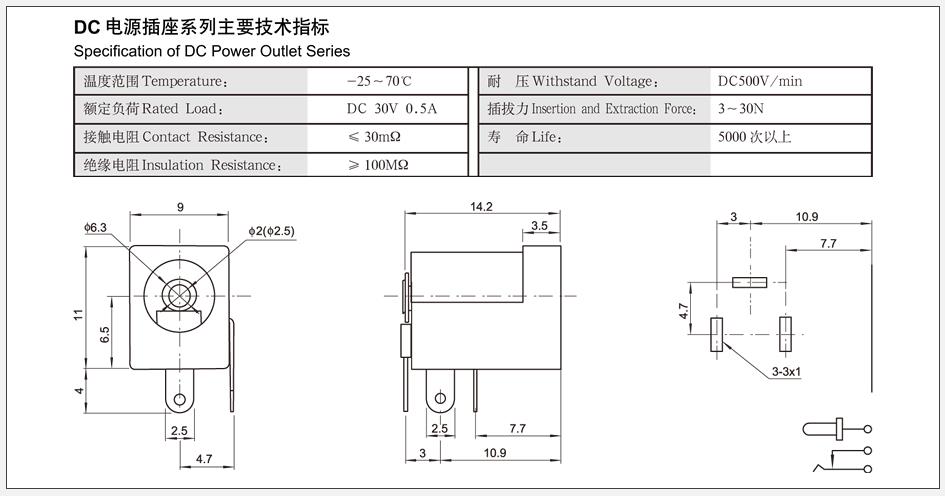

dc插座三個引腳圖

DC插座如何接線

dc電源插座的接線棕色是正極，黑色是負極。或插口是正極，插口邊是負極。二、直流低壓電源插頭的典型接法直流低壓電源插頭的典型接法是外套接地，內芯接電源輸入。至于那端接正極負極!是由該設備電路所決定，當前絕大多數的電路是以NPN極性元件為主的主體電路!該電路是以電源負極為公共接地的，因此這些電器設備的DC接口是以負極為地端的，所以電源插頭的外套應是接電源負極的!內芯接正極。

      市面的各家企業發表的各種DC電源的產品，都需要用到這個作為連接器介質，現在這個方面的技術是已經很成熟的，所以消費者在選購的時候，只需要選擇有一定知名度的企業就可以。這個連接器在購買的時候，比較要注意的是插拔次數和是否貨24小時鹽霧的實驗，基本在商品的說明書參數中心都有標注，因為是電源的接口，所以除了一些專業設備會用到防水功能之外，基本款式都是不防水的。因為近幾年便攜式的電腦的流行，所以DC插座也很多用于平板電腦上面，因為不僅能快速充電，在充電過程電源接口的文段不會過高，所以配輕薄平板是很好的選擇，不過注意在充電過程，還是盡量不要充電的時候玩，避免電流對電池有損壞。搭配插口的電源線，只需要充電協議兼容和插頭和母座的尺寸型號對的上，大部分是通用的。
