DC插座的各種規格和尺寸焊接圖

DC 插頭的常用規格：

外徑2.5MM 內徑0.8MM 孔

外徑3.5MM 內徑1.3MM 孔

外徑4MM 內徑1.2MM 孔

外徑4.8MM 內徑1.7MM 孔

外徑5.0MM 內徑1.2MM 孔

外徑5.0MM 內徑2.1MM 孔

外徑5.0MM 內徑2.5MM 孔

外徑5.5MM 內徑2.1MM 孔

外徑5.5MM 內徑2.5MM 孔

外徑5.5MM 內徑3.0MM 孔

外徑6.3MM 內徑2.1MM 孔

外徑5.0MM 內徑1.2MM 針

外徑6.0MM 內徑1.2MM 針

外徑7.0MM 內徑1.2MM 針

DC插座的常用規格：

外徑6.3MM 內徑1.5MM 針

外徑6.3MM 內徑2.0MM 針

外徑6.3MM 內徑2.5MM 針

外徑4.3MM 內徑1.0MM 針

外徑4.3MM 內徑1.3MM 針

外徑6.5MM 內徑2.0MM 針

外徑6.5MM 內徑2.5MM 針

外徑6.1MM 內徑2.0MM 針

外徑6.1MM 內徑2.5MM 針

外徑4.5MM 內徑1.6MM 針

外徑3.8MM 內徑1.0MM 針

外徑3.8MM 內徑1.3MM 針

外徑4.2MM 內徑1.6MM 針

外徑2.8MM 內徑0.65MM 針

外徑5.6MM 內徑2.0MM 針

外徑5.6MM 內徑2.5MM 針

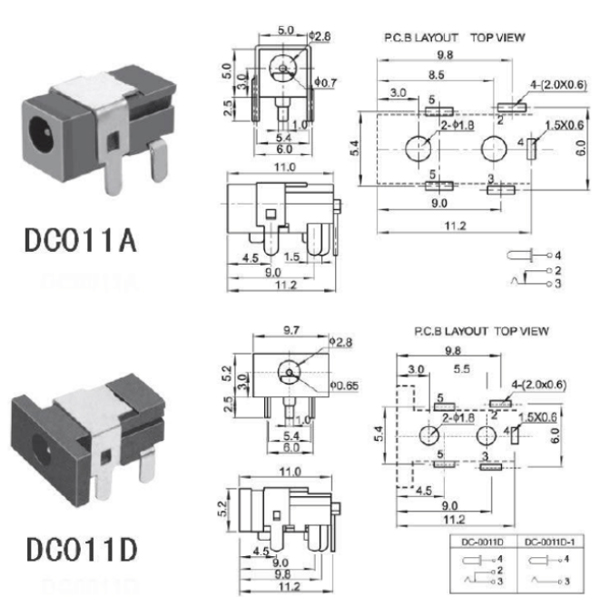

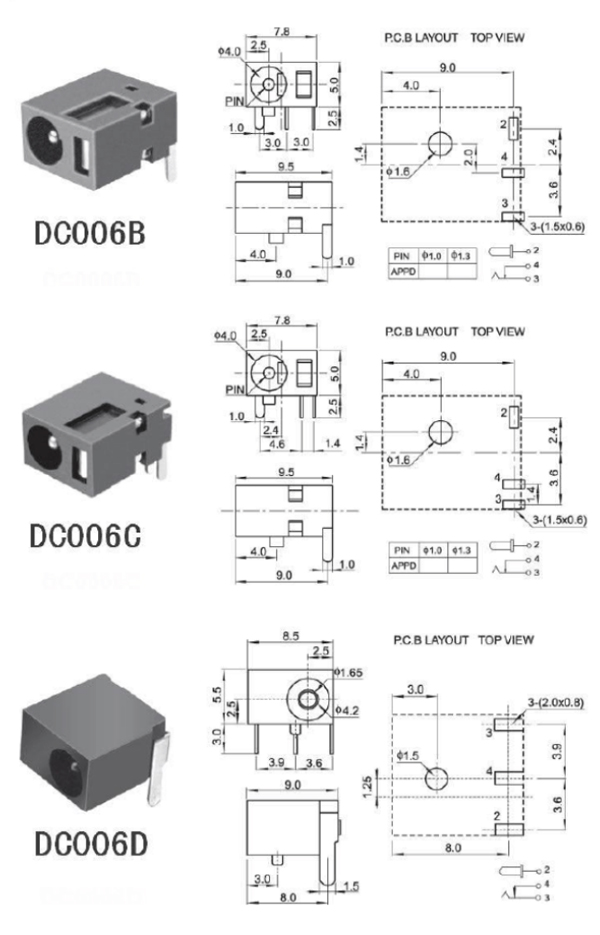

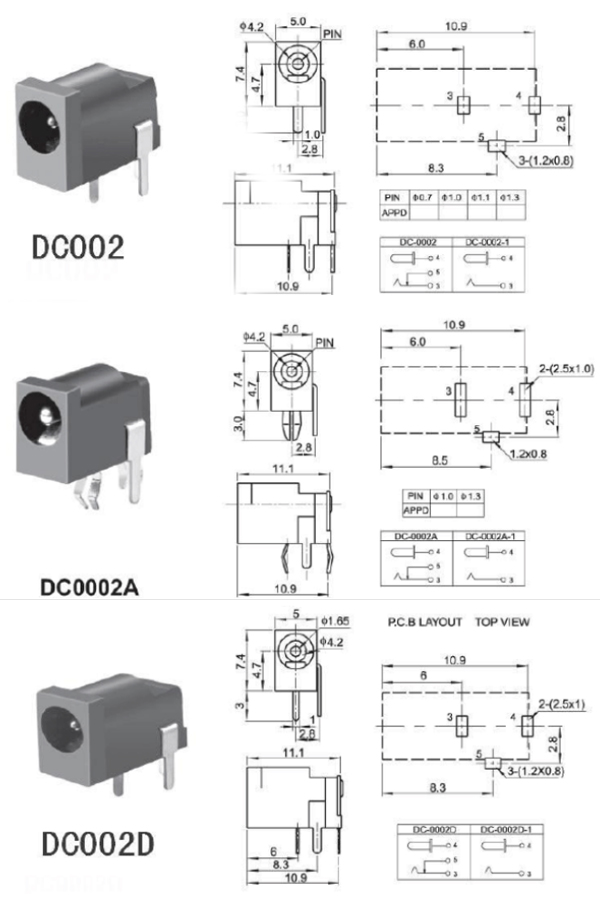

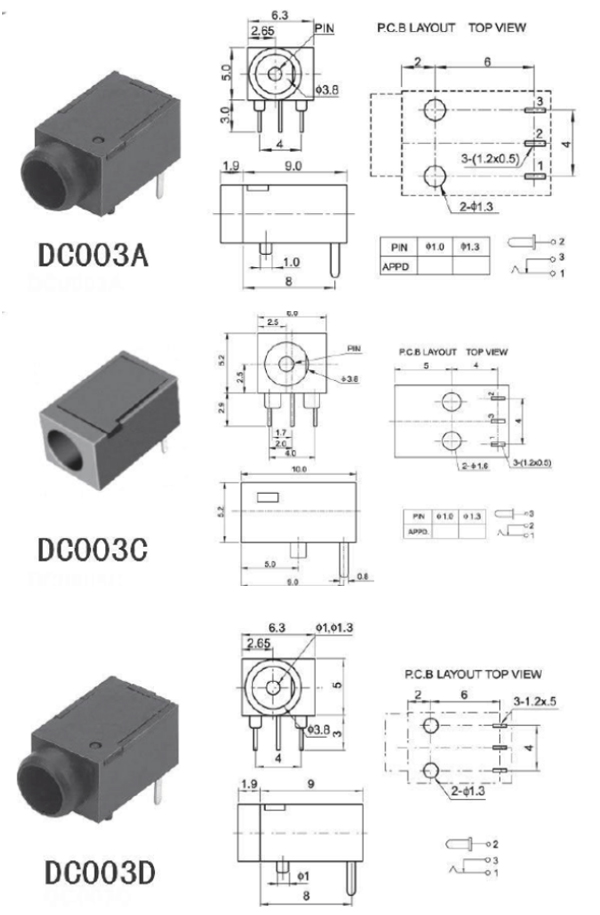

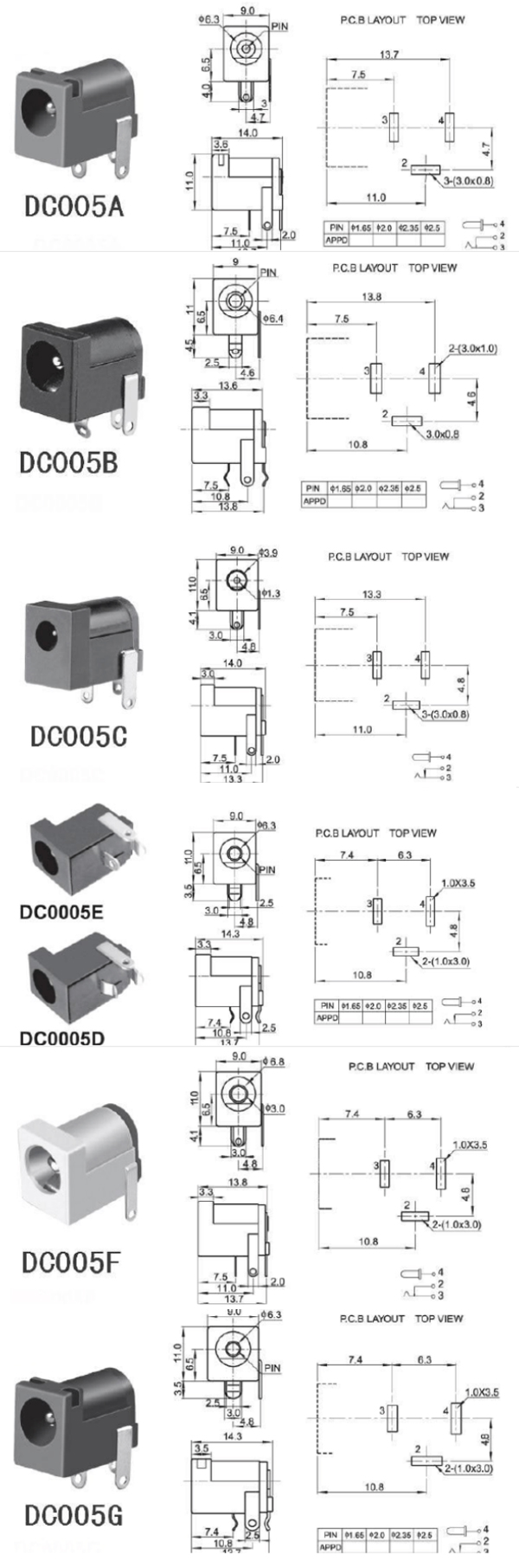

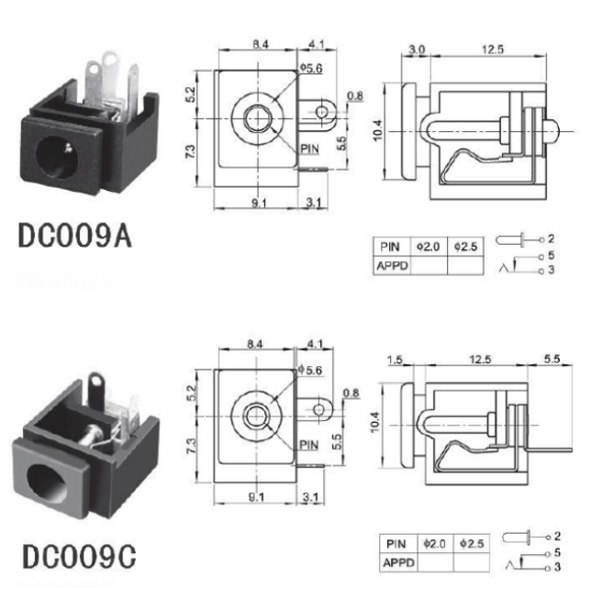

電源DC插座的pcb封裝尺寸圖和電路焊接圖：

DC電源插座廣泛的用在各種電器上面，我們常見的移動式tv顯示屏，筆記本電腦等產品，都應用在這個技術，因?yàn)椴遄捏w積也比較小，所以占用設備空間不大，不同型號的插座或者插頭，相關用途和設計也是不同，有高端和輸出功率的區別，同時引腳也有所不同，有些材料有特殊要求，比如防水，防銹，也可以定制。小型的DC插座設備也用在類似MP5等設備上，給一些外接的耳機提供足夠的功率。
