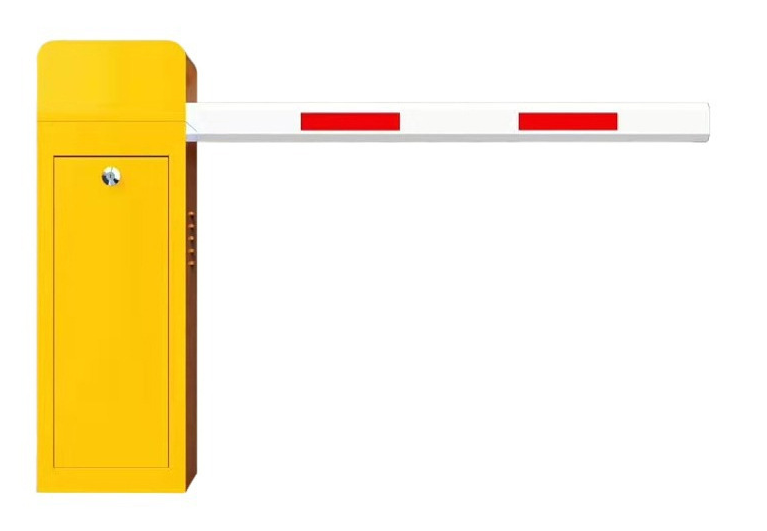

道閘怎么調節限位開關

道閘怎么調節限位開關

調節道閘限位開關的步驟如下：

1. 關閉道閘：確保道閘完全關閉，以避免在操作過程中發生危險。

2. 打開箱門：找到道閘的控制箱，并打開箱門以便于進行調節。

3. 松動限位擋板螺絲：使用十字螺絲刀松動限位擋板上的十字頭螺絲。

4. 調整限位擋板：稍作轉動限位擋板，調至閘桿到水平位置，然后擰緊螺絲。如果閘桿起桿不到位，需要逆方向微調限位擋板；如果超過水平位置，則需要反方向調整。

5. 調整彈簧拉力：如果問題是由于彈簧拉力過大導致的，可以通過調節道閘內彈簧下部的彈簧調節螺母來解決。

6. 檢查限位開關：確保限位開關正常工作，它用來限制道閘的開啟和關閉范圍。

7. 測試道閘運行：調整完畢后，測試道閘的開啟和關閉是否正常，確保限位開關能夠正確工作。

怎么鑒別限位開關好壞

要鑒別道閘限位開關是否良好，可以通過以下幾個步驟進行檢查：

1. 觀察指示燈：在道閘正常運行時，注意觀察限位開關上的指示燈。如果閘桿落下后，行程限位開關的紅燈沒有亮起，這可能意味著限位未到位。

2. 檢查落桿位置：如果道閘落桿的位置高于或低于水平方位，可能是下限位開關松動所致。這時應該檢查下限位螺絲，并適當擰緊。

3. 調整限位片：如果發現落桿位置不準確，可以通過調節限位片來調整閘桿的停止位置。這是解決限位問題的一種常見方法。

4. 彈簧拉力檢測：過大的彈簧拉力也會影響限位開關的正常工作。檢查道閘內的彈簧，并調節彈簧下部的調節螺母，以確保彈簧拉力適中。

5. 電路板檢查：如果懷疑電路板有問題，建議聯系廠家進行更換。

6. 接線檢查：檢查電機與控制板之間的接線，以及限位開關線是否松脫或短路。任何接線問題都可能導致限位開關無法正常工作。

7. 信號輸出檢查：檢查開閘接線端子是否有開關信號輸出。如果沒有信號輸出，可能是道閘控制繼電器損壞，需要更換控制機控制板。

8. 排除死機情況：如果道閘不開，且不是接線問題，還需要檢查道閘是否出現死機現象。這可能需要專業的技術人員進行診斷和處理。

9. 使用測試鍵：可以使用道閘的設置鍵來進行測試，觀察數碼管顯示的數值和閘桿的實際位置是否一致，以此來判斷限位開關是否正常工作。

限位開關原點怎么設置

要設置限位開關的原點，您需要按照以下步驟進行：

1. 確定原點位置：您需要確定您的設備或機器的原點位置。這是一個參考點，用于建立運動軸的起始位置。

2. 安裝原點傳感器：在原點位置安裝原點傳感器。這個傳感器的信號將用于建立運動軸的參考位置。

3. 配置限位類型：根據您的設備支持的類型，選擇機械、光電或接近開關等類型的限位開關。推薦配置為常閉開關（NC），因?yàn)榇蠖鄶?shù)系統支持NPN類型開關，這意味著限位輸入為低電平時即可視為觸發了限位信號。

4. 設置限位信號：在控制系統中設置限位信號。如果您使用的是像GRBL這樣的控制器，您需要啟用限位功能，并設置相應的參數。例如，在GRBL中，您需要設置$21（hard limits）和$22（homing cycle）的參數為1，以啟用硬限位和回原點周期。

5. 測試原點設置：完成設置后，進行測試以確保原點傳感器和限位開關都能正確工作。這通常涉及到執行一個回原點的操作，觀察設備是否能準確地返回到設定的原點位置。

6. 調整限位位置：如果發現原點位置不準確，可能需要調整限位開關的位置。這通常涉及到微調限位開關的物理位置，直到達到滿意的精度。

7. 保存設置：一旦原點設置測試無誤，保存所有更改，并確?？刂葡到y(tǒng)可以正確地識別和使用新設置的原點。
