家用船型翹板開關接線圖

翹板開關在日常使用中，是非常的常見，如小型宿舍的電風扇電線上，就有這樣的翹板開關，因為結構簡單和用途廣泛，所以在很多宿舍的生活電器上都很常見。但是，電器的使用也會有因為特殊情況而損壞的，比如翹板開關，最常見的損壞就是被壓壞或者頻繁大力的開關，導致里面的機械金屬結構疲勞而損壞。如果損壞了，對于很多動手能力好的小伙伴，都會自己進行維修，但是有時候買回來翹板開關后，因為不知道接線原理，所以不知道怎么接，下面又穎鑫電子公司，為各位提供如何給翹板開關接線的步驟以及接線原理圖。

先介紹下翹板開關的基本尺寸參數：

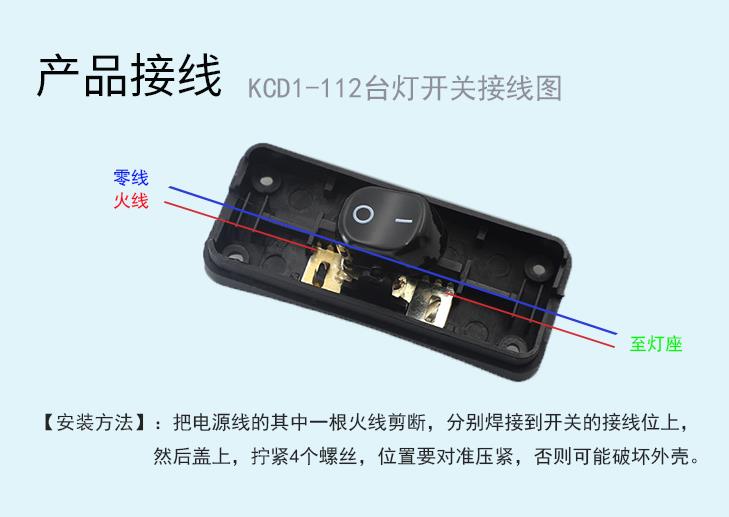

下面是翹板開關接線原理圖：

安裝方法：把電源線的其中一條火線剪斷，分別焊接到開關的接線觸點上，然后固定好，蓋上蓋子，擰緊4個螺絲，位置要對準壓緊，否則可能破壞外殼。

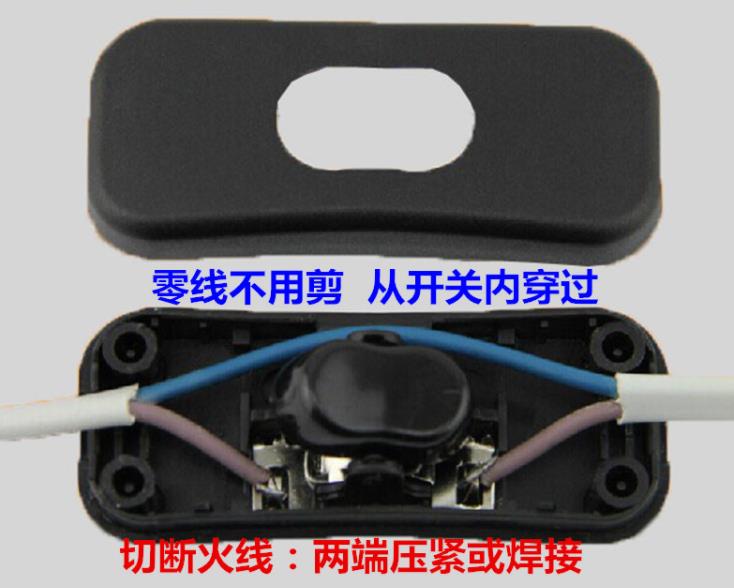

最后是翹板開關實際接線后的效果：
