撥動開關原理圖

我們撥動開關通過里面的機械柄結構，經過推動，使其金屬接觸，形成電路的接通和斷開，從而實現整個電路的狀態卻換目的，常規的款式有極雙位、單極三位、雙極雙位以及雙極三位，用在電壓比較低的電路中。

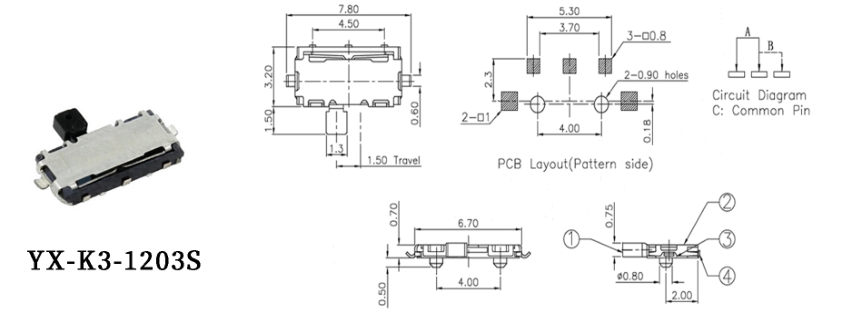

K3-1203S撥動開關原理圖

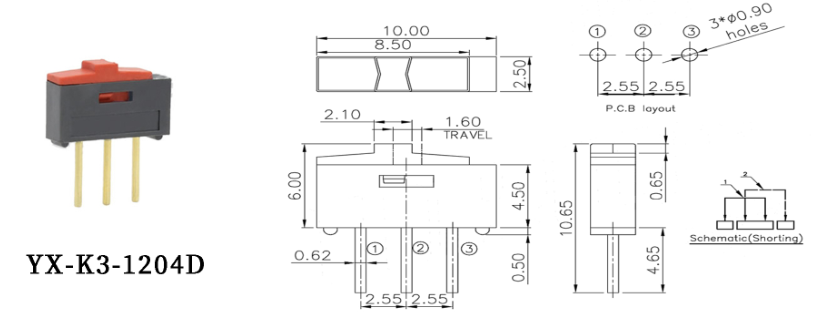

K3-1204D撥動開關原理圖

撥到那個開關的機械性能

1.動作力常規為：250+_50gf

2.端子強度

在任意一個方向的先端上加力度(500gf)1分鐘.在排腳中沒有裂開,菘動等異常,要求：滿足于機械,電器性能.

3.測試標準狀態

在沒有指定的情況下測試溫度、濕度、氣壓如下：(1) 溫度為5℃~35℃(2) 濕度為45%~85%(3) 氣壓為80Kpa~106Kpa

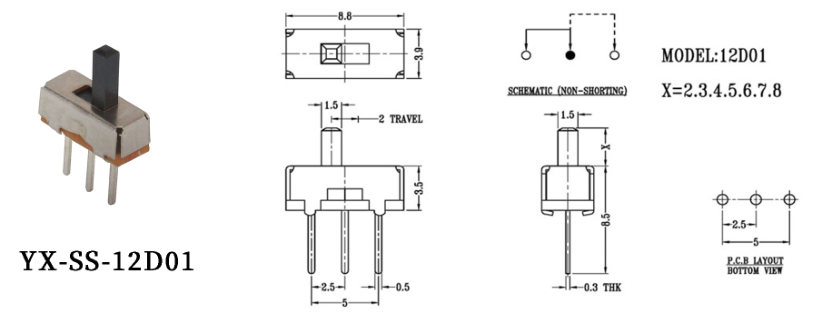

SS-12D01撥動開關原理圖
