常規撥動開關圖片大全

撥動開關的款式大致可以分為立式撥動開關，臥式撥動開關，微型撥動開關等三種。不同款式的開關在使用和結構圖解上差異性很大。

撥動開關是通過撥動開關柄使電路接通或斷開，從而達到切換電路的目的的。撥動開關常用的品種有單極雙位、單極三位、雙極雙位以及雙極三位等，它一般用于低壓電路，具有滑塊動作靈活、性能穩定可靠的特點，撥動開關主要廣泛用于:各種儀器/儀表設備，各種電動玩具，傳真機，音響設備，醫療設備，美容設備，等其它電子產品領域。

常用于電子小玩具的電源開關立式SS-23D06原理圖

撥動開關主要由以下部件通過相應的工藝處理后裝配而成：

1.鐵殼 （材質：一般為鐵；處理工藝：通過電鍍鎳或者煲黑工藝處理，從而防止其氧化）

2.塑膠手柄（材材：一般為POM料，如有防火阻燃耐高溫要求，則常選用PA尼龍料 處理工藝：注塑成型）

3.端子 （材質：一般為磷銅； 處理工藝：電鍍銀）

4.絕緣底板 （材質：電木板； 處理工藝：沖壓成型）

5.接觸碼片 （材質：一般為磷銅； 處理工藝：電鍍銀）

6.圓形波珠 （材質：一般為不銹鋼； 處理工藝：電鍍鎳）

7.彈弓 （材質：青銅； 處理工藝：沖壓成型）

8.裝飾油 （材質：紅油或者綠油 化工油的一種，涂抹在端子與底板的接觸部位，起裝飾作用。一般要求無毒，環保）

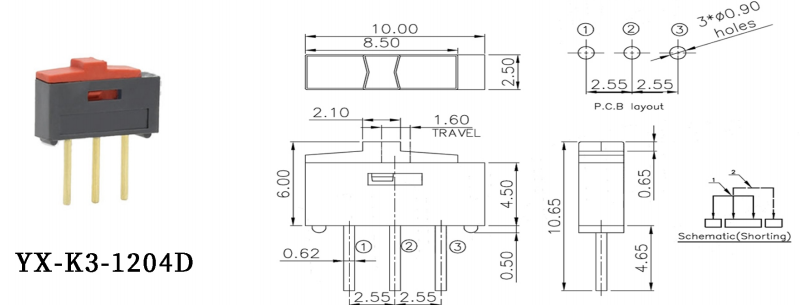

微型K3-1204D三腳撥動開關

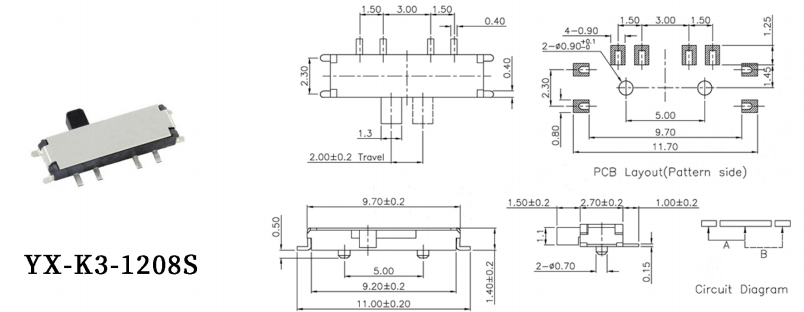

抖音爆款電動玩具用的八腳撥動開關K3-1208s

應用范圍

1.影音產品：MP3、MP4音響；

2.數碼產品：數碼相機、數碼攝像機等；

3.通訊產品：手機、車載話機、電話機、樓宇設備、PDA等；

4.安防產品：可視對講機、監視器等；

5.玩具：電子玩具等；

6.電腦產品：攝像頭等；

7.健身器材：電子人體脂肪秤、跑步機等；

8.醫療器材：血壓計、體溫計、醫院呼叫系統

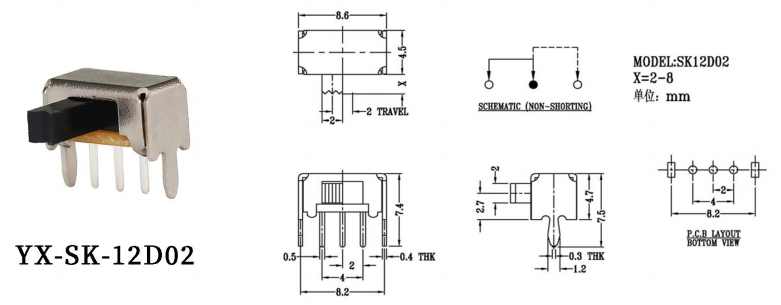

電商平臺玩具兩檔臥式撥動開關SK-12D02結構原理圖

撥動開關還有很多種不同的款式和結構，如果有需要了解更多，可以和客服要整個撥動開關系列的圖片手冊以及相關的報價單。
